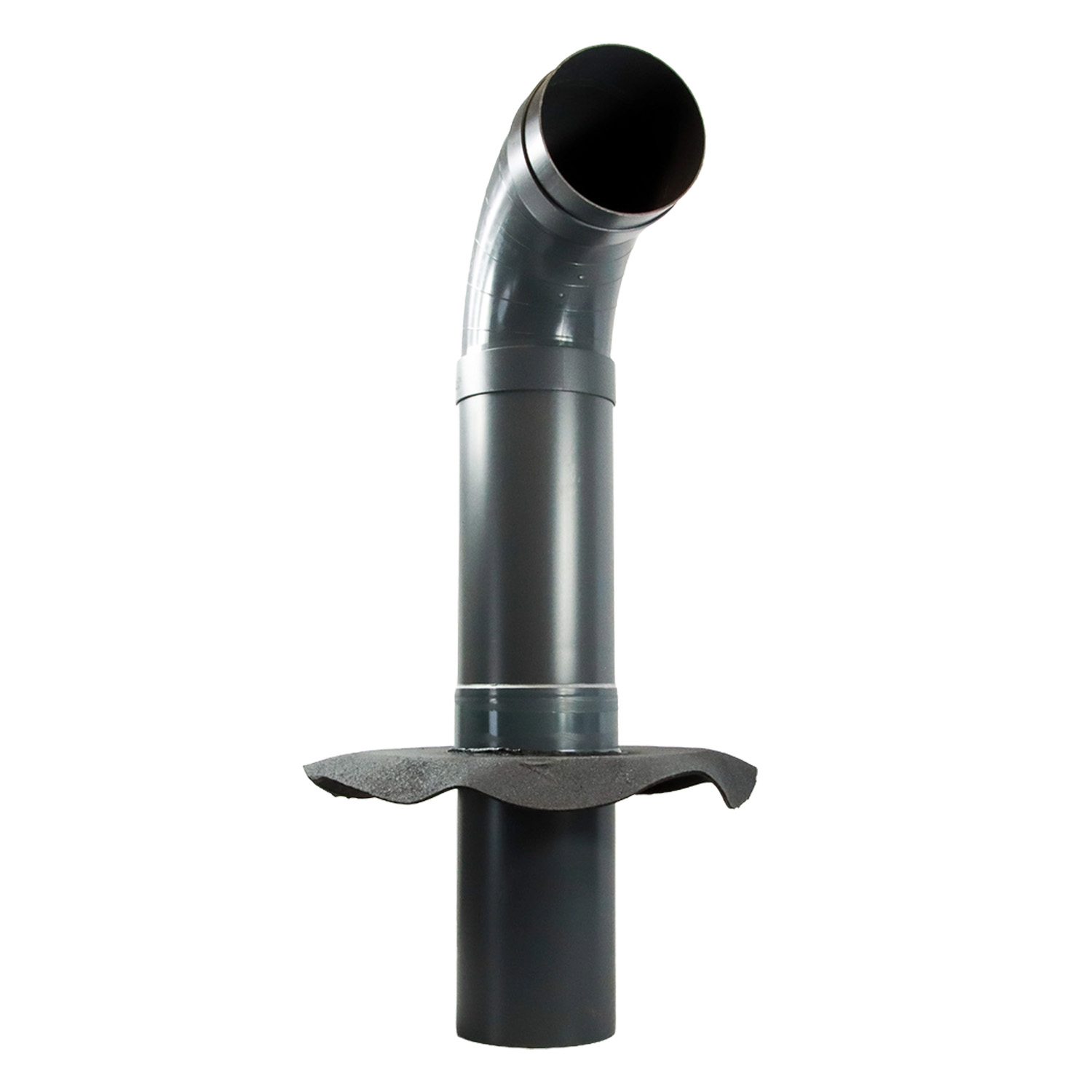

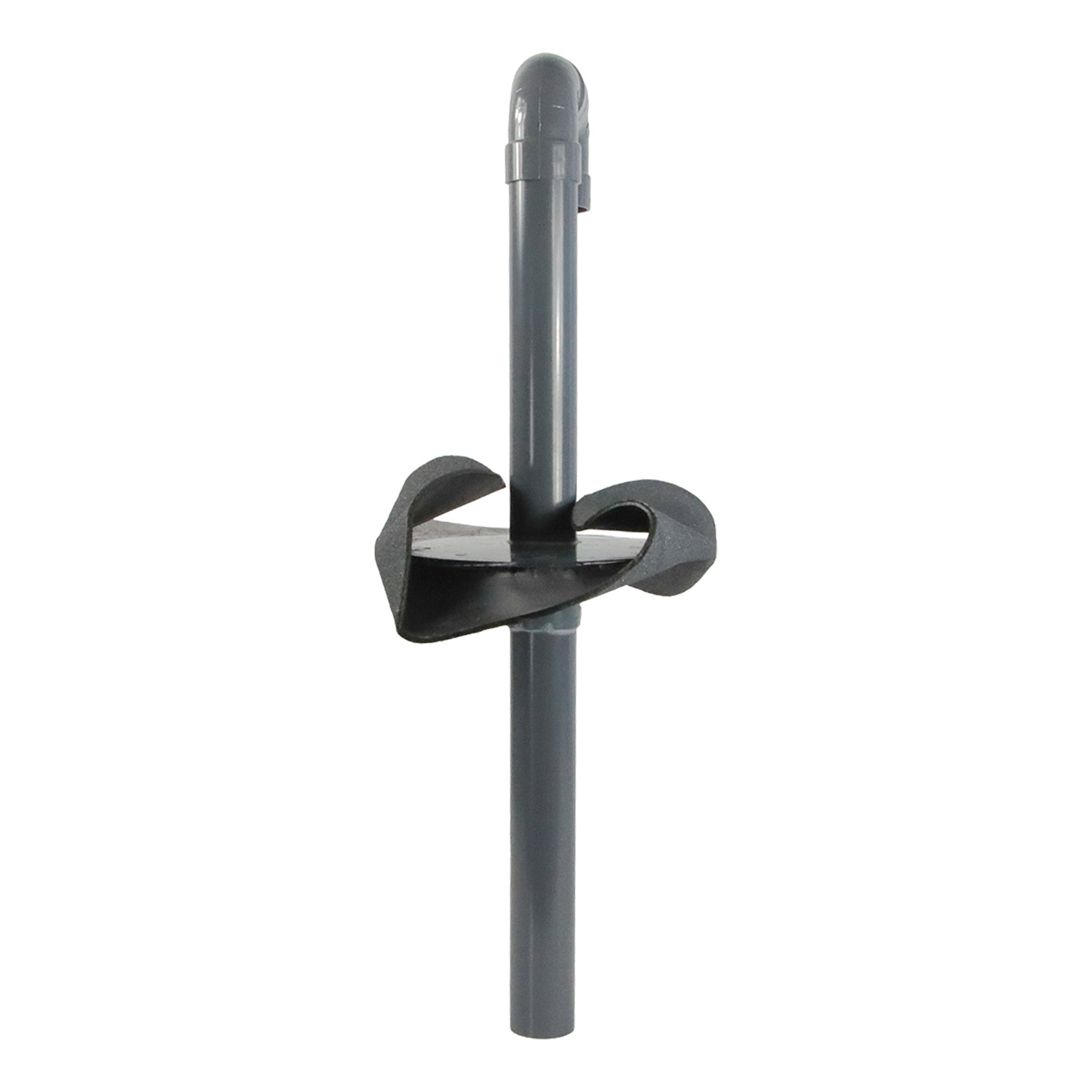

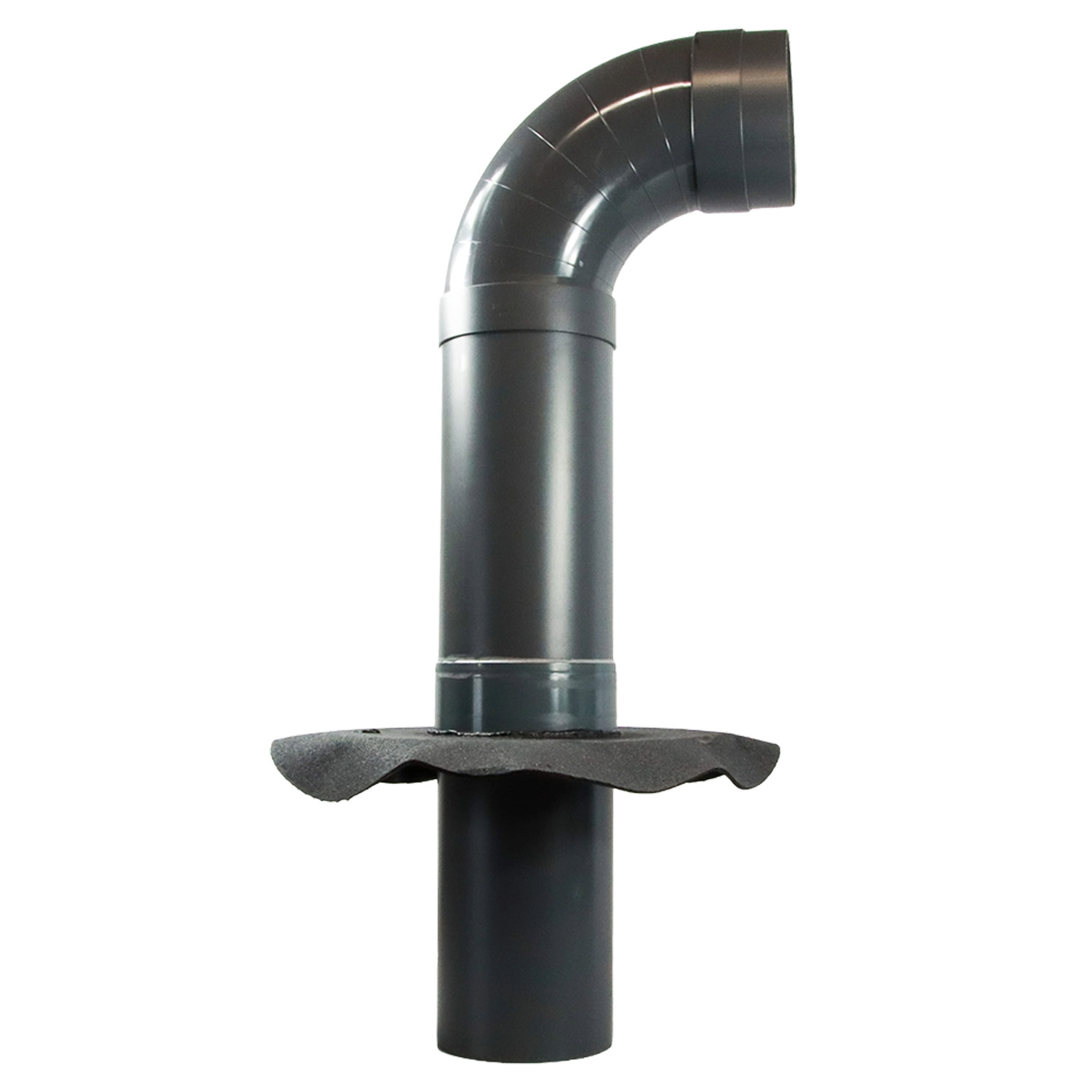

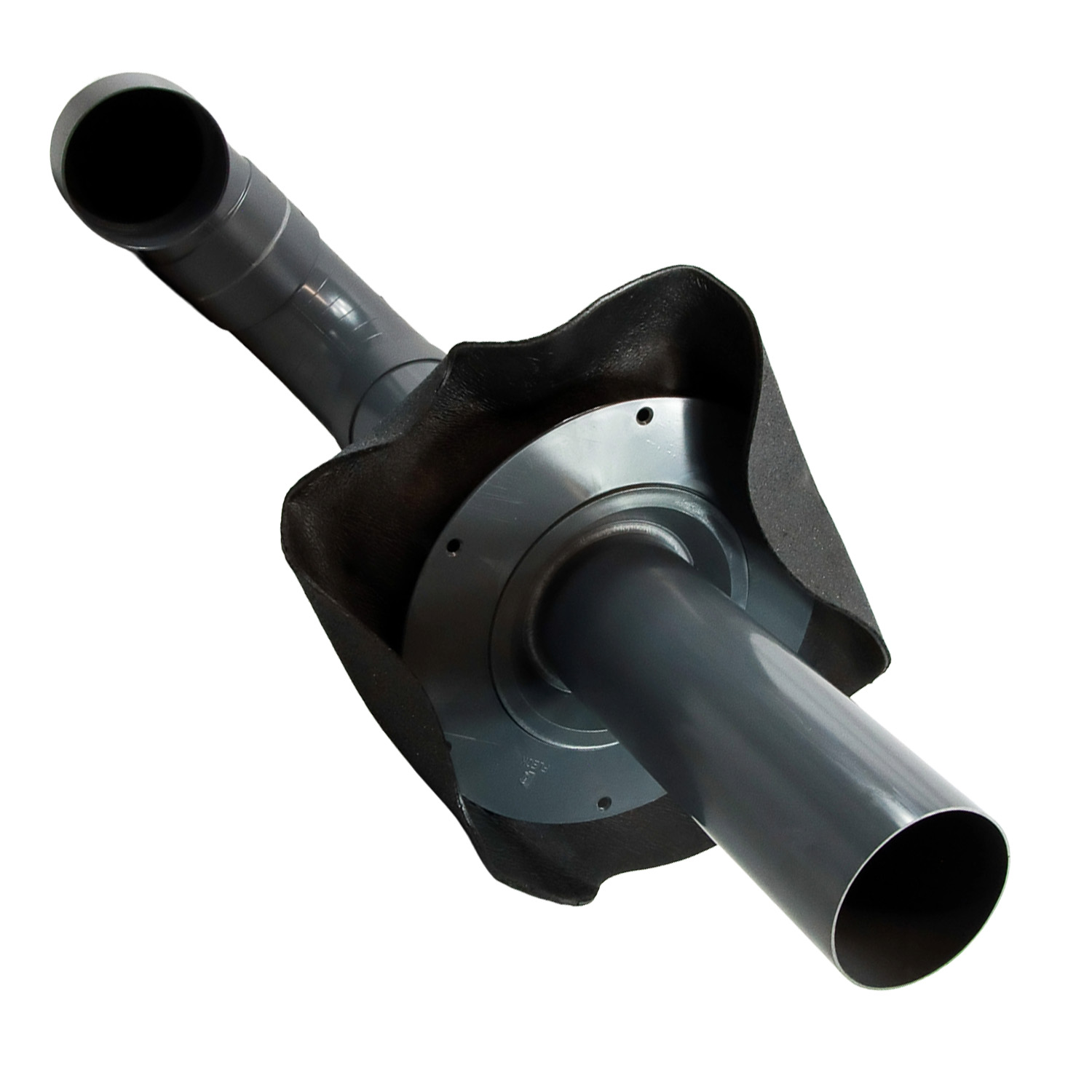

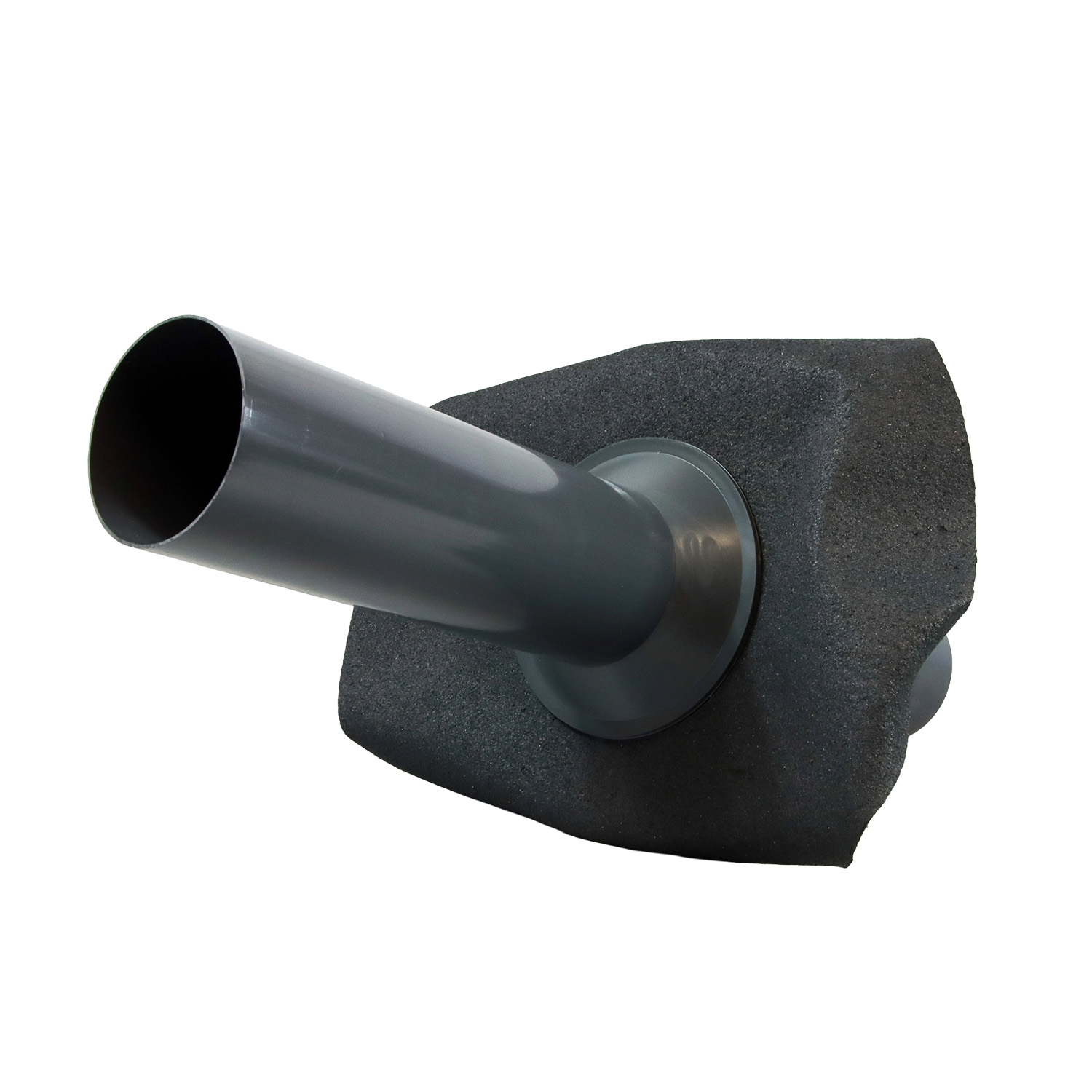

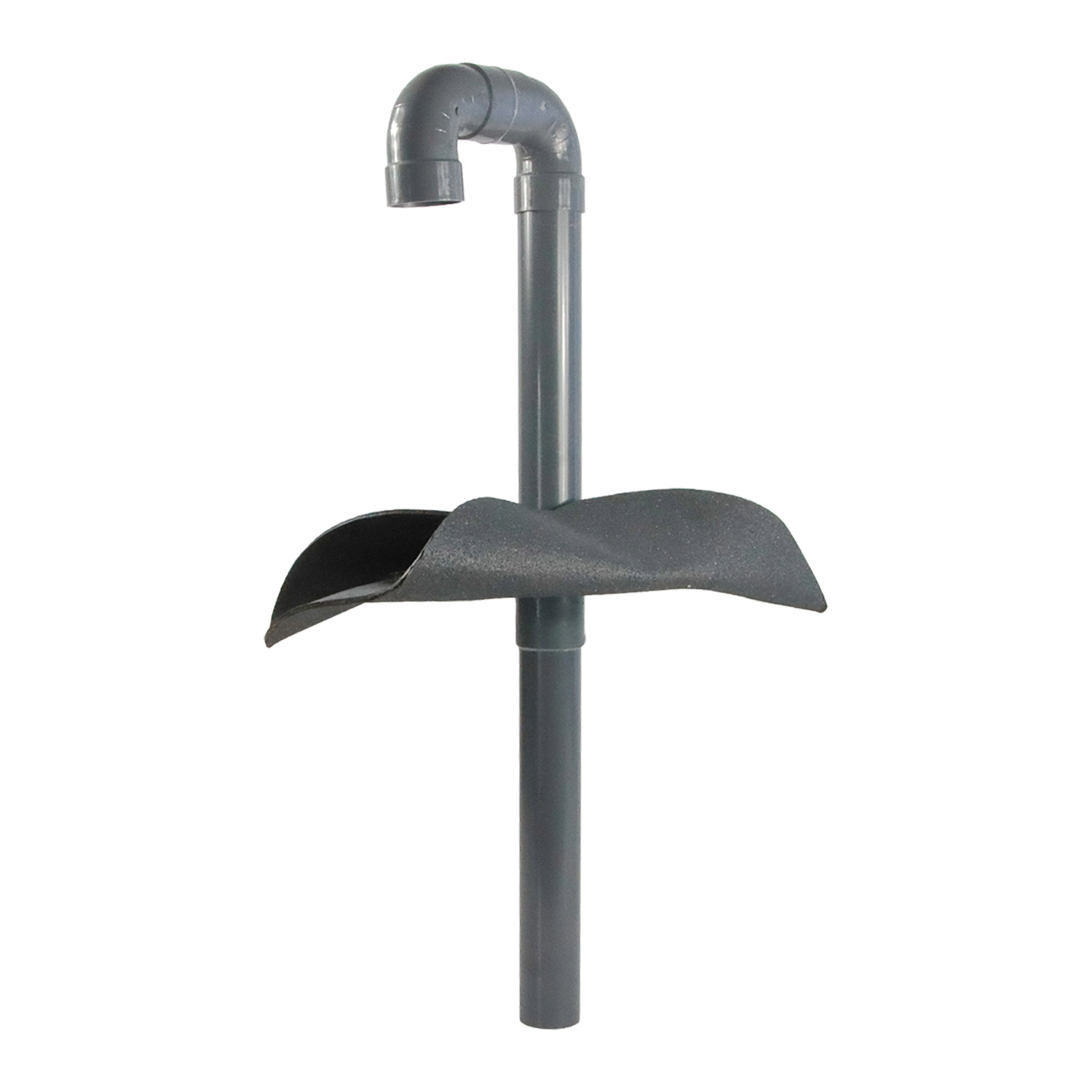

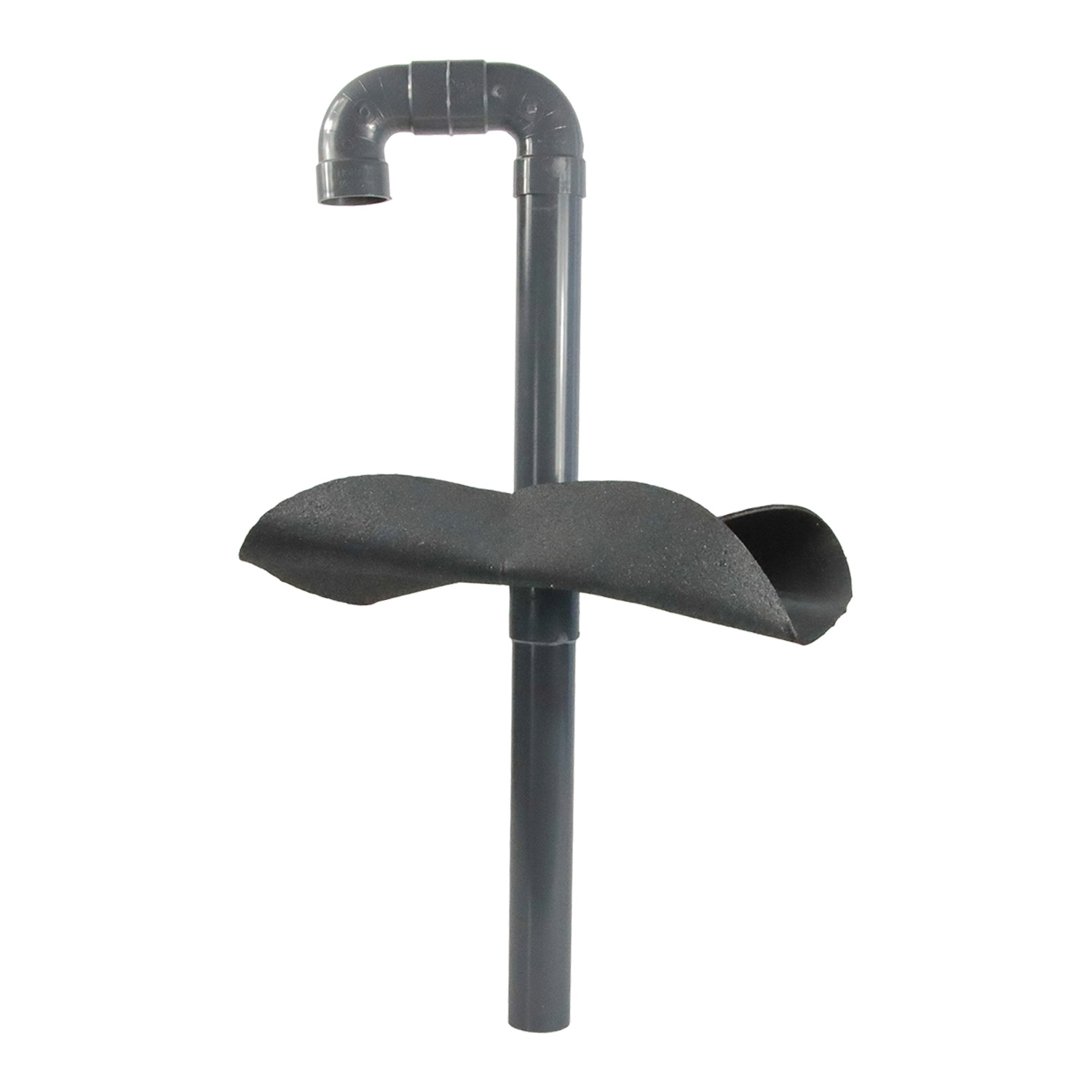

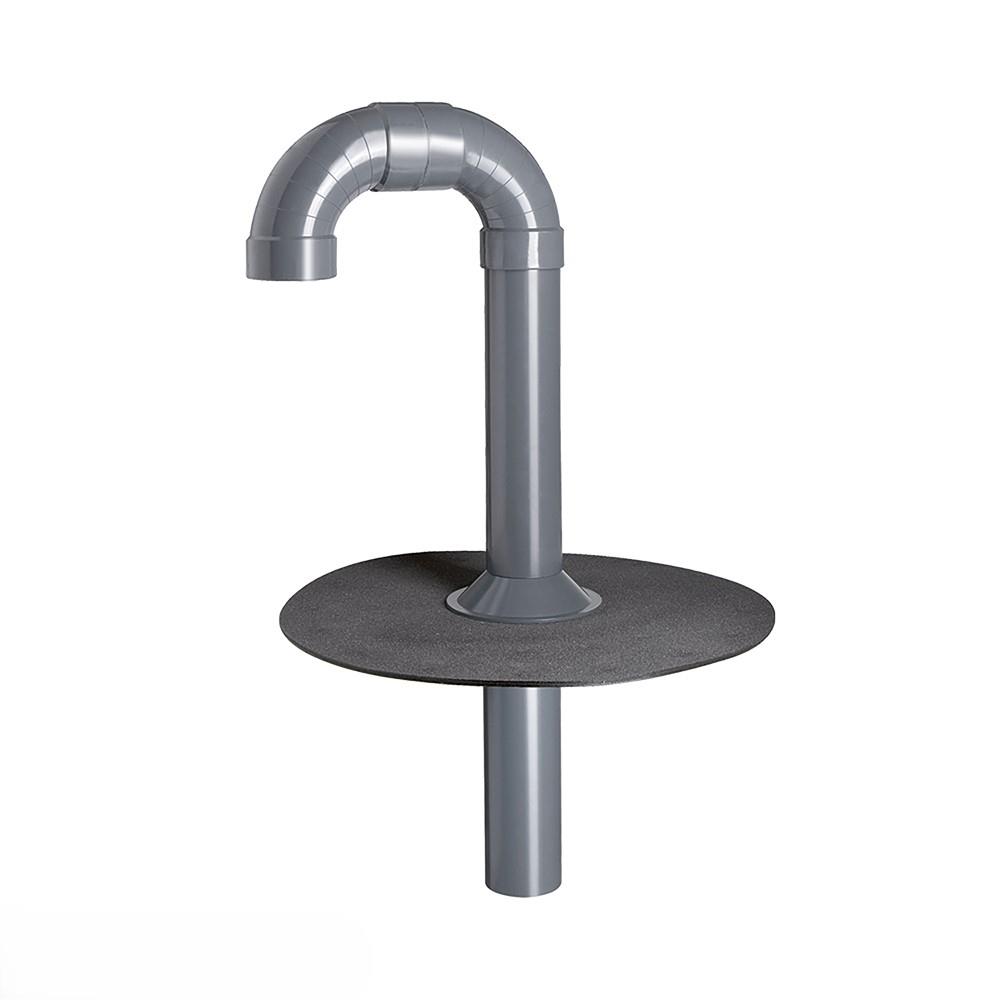

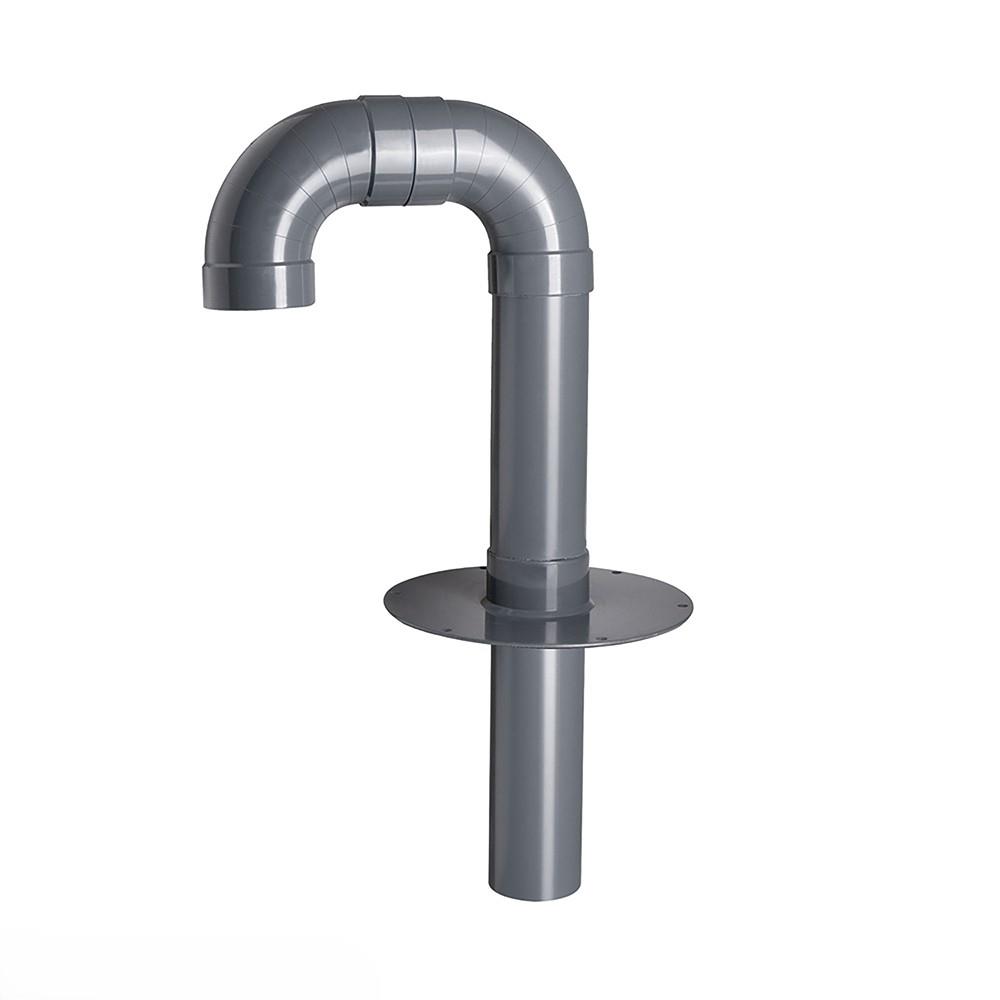

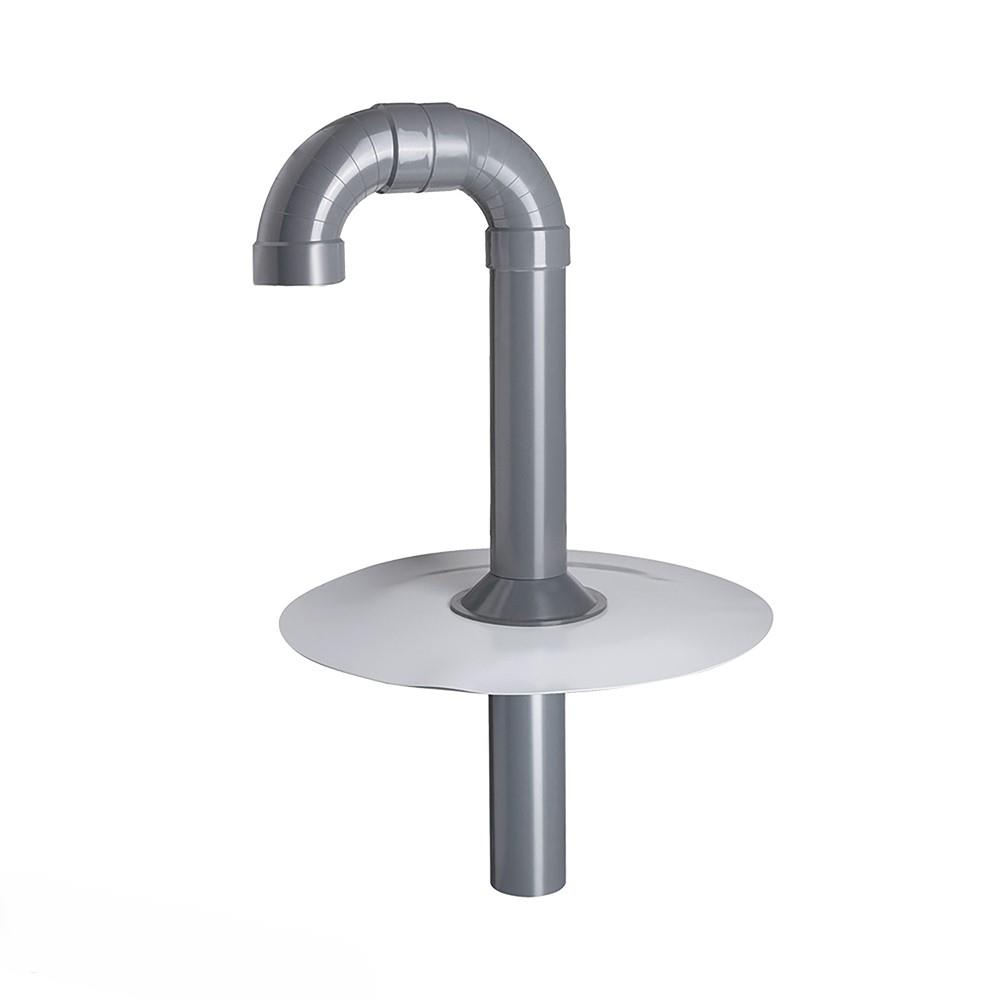

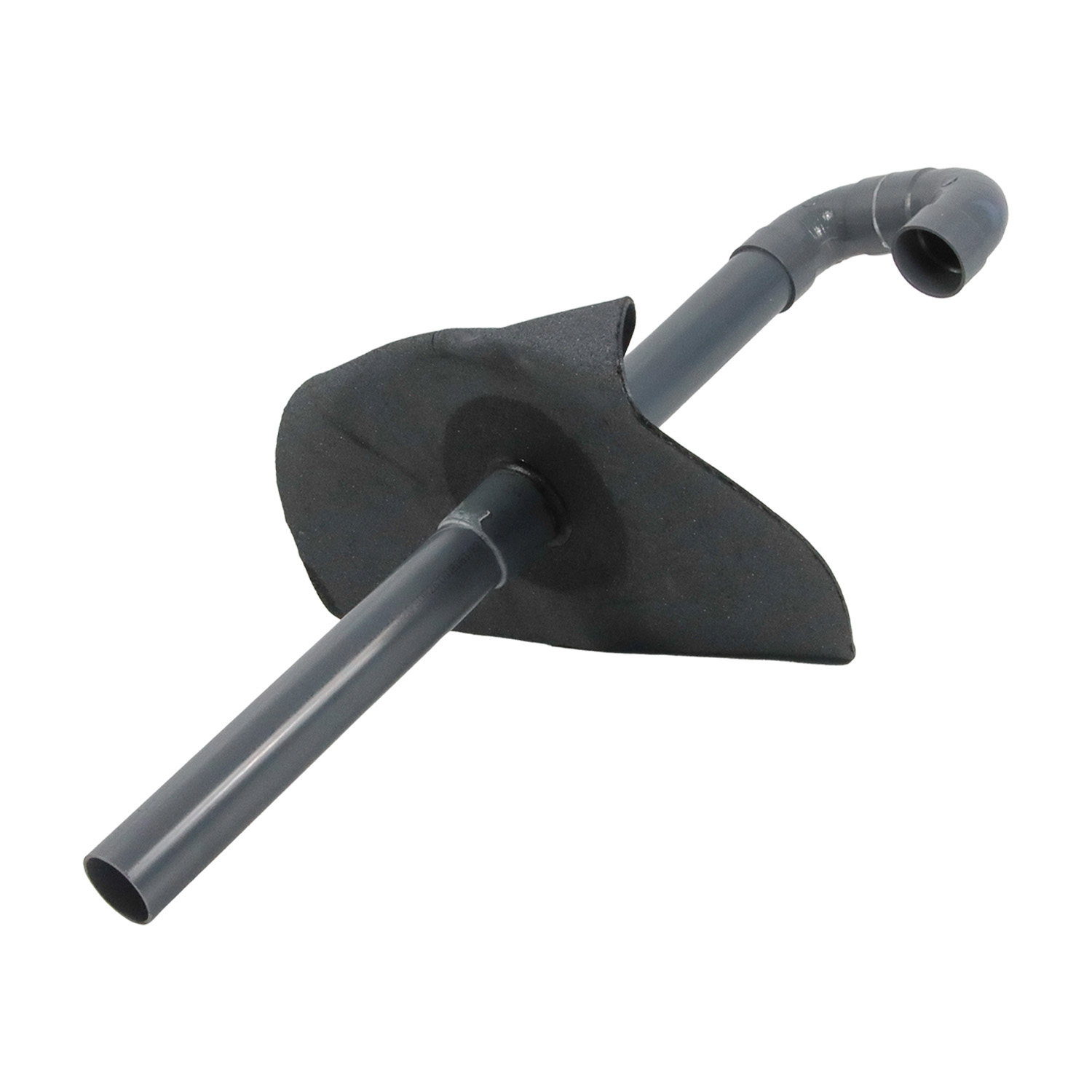

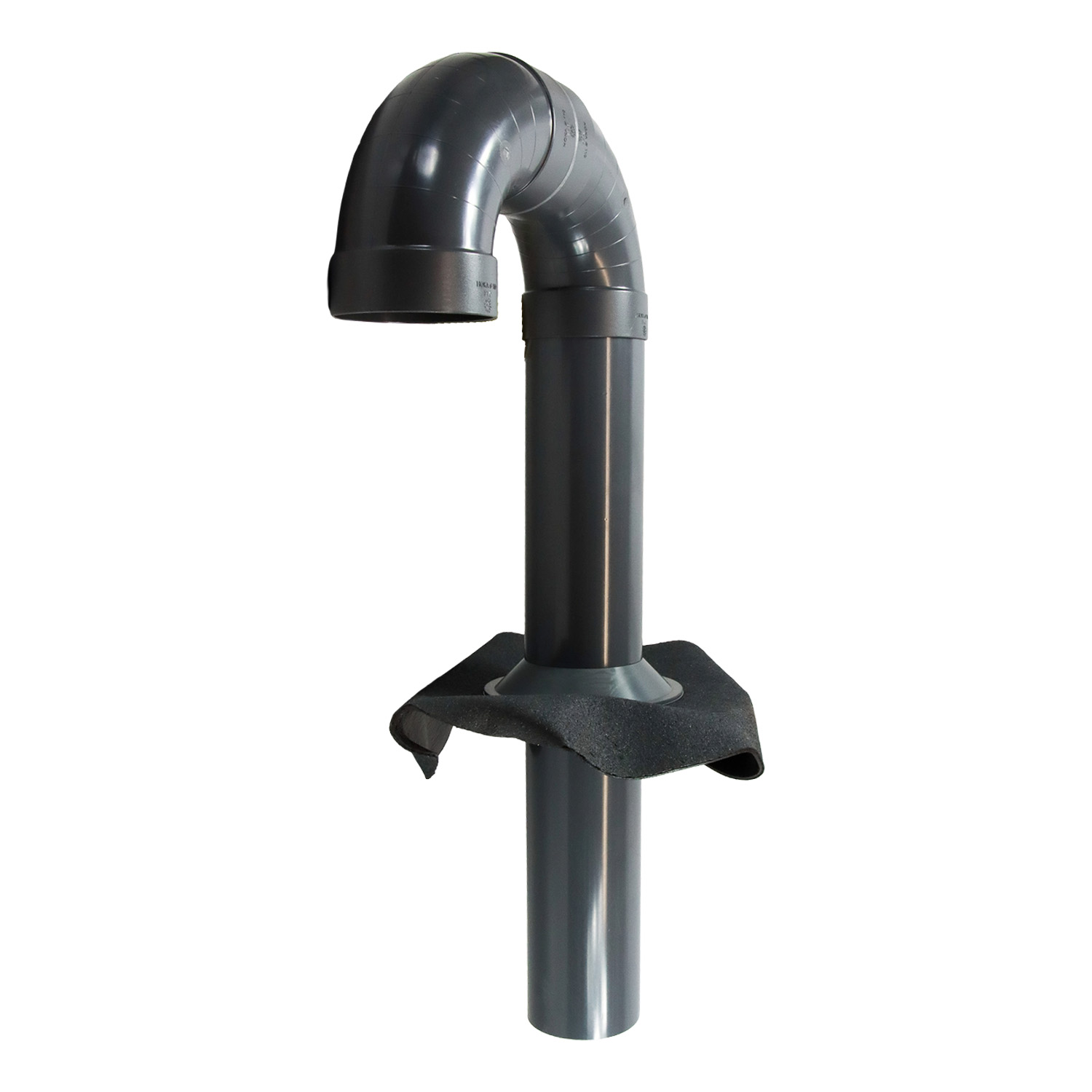

Flachdach Schwanenhals mit Flansch aus Bitumen DN50 - DN150

Der FLECK Flachdach‑Schwanenhals DN50 - DN150 bietet eine zuverlässige und langlebige Lösung zur Durchführung von Kabeln und Rohrleitungen durch Flachdächer. Er eignet sich ideal für Photovoltaik‑Anlagen, Solarthermie, Gebäudetechnik und andere Installationen, bei denen Leitungen sicher und wetterfest nach außen geführt werden müssen. Das verwendete Spezial‑Hart‑PVC ist witterungsbeständig und resistent gegenüber UV‑Strahlung sowie Temperaturschwankungen und damit optimal für den dauerhaften Außeneinsatz auf dem Dach geeignet. Die integrierte Flanschmanschette besteht aus einer robusten, durchwurzelungsfesten Bitumen‑Schweißbahn, die eine dauerhaft dichte Anbindung an die Dachabdichtung ermöglicht. Zur Vereinfachung der Montage wird der Rohrbogen lose geliefert, vor Ort ausgerichtet und mit FLECK-PVC-Kleber befestigt.

Produktvideo:

Material:

• Alle Hauptbestandteile werden aus hochwitterungsbeständigem, widerstandsfähigem Spezial-Hart-PVC hergestellt

Hinweise:

• Für optimale Dampfdichtigkeit und Rückstausicherheit muss die Steckverbindung zwischen einem FLECK-Unterteil und der Schwanenhals-Aufstockung bei den Durchmesser DN 50 mit PVC-Kleber fachgerecht verklebt werden
• Für Schwanenhals-Aufstockungen in DN 70, 100, DN 125 und DN 150 empfehlen wir FLECK-Unterteile mit integrierter Rückstaudichtung, die nicht verklebt werden müssen
• Die durchzuführenden Leitungen sind in dem Produkt spannungsfrei zu verlegen

• Material:
• Hochwertiges, widerstandsfähiges Spezial-Hart-PVC
• Flanschmanschette aus Kunststoff, Bitumen-Schweißbahn oder Elastomer-Dachbahnen (passend zur Dachabdichtung)
• Materialstärke Hart-PVC-/PP-Flansch: ca. 4 mm


• Maße Innendurchmesser an verjüngter Stelle:
• DN 50 ( 40 mm )
• DN 70 ( 58 mm )
• DN 100 ( 88 mm )
• DN 125 ( 110 mm )
• DN 150 ( 145 mm )

• Eigenschaften:
• Optimal für Energiedurchführungen (Rohr- und Kabelbündel)

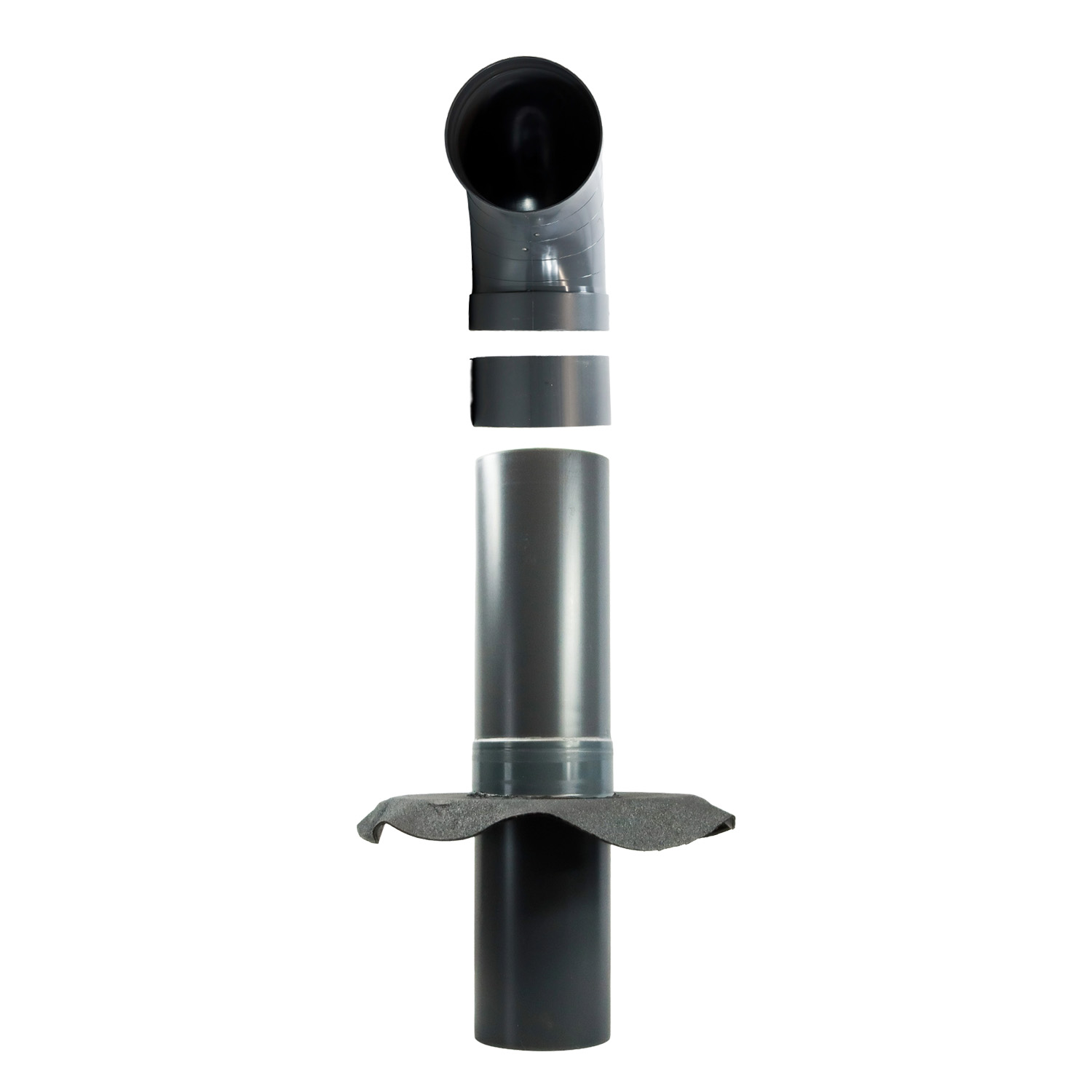

• Rohrbogen lose geliefert, vor Ort ausgerichtet und mit FLECK-PVC-Kleber befestigt
• Varianten mit Rückstaudichtung für DN 70, DN 100, DN 125 und DN 150 empfohlen
• Schwanenhals-Aufstockungen möglich für alle Größen
• Abdichtungssysteme für Bitumen- und Kunststoffbahnen geeignet
• Schweißbahnen und Elastomer-Dachbahnen geprüft nach DIN EN 13948

• Montage:
• Fachgerechter Einbau
• PVC-Dachbahn auf Hart-PVC-Flansch: Heißluftfön oder Lösungsmittelkleber
• Bitumen-Dachbahn: Flansch mit Bitumen-Haftgrund für optimale Verklebung
