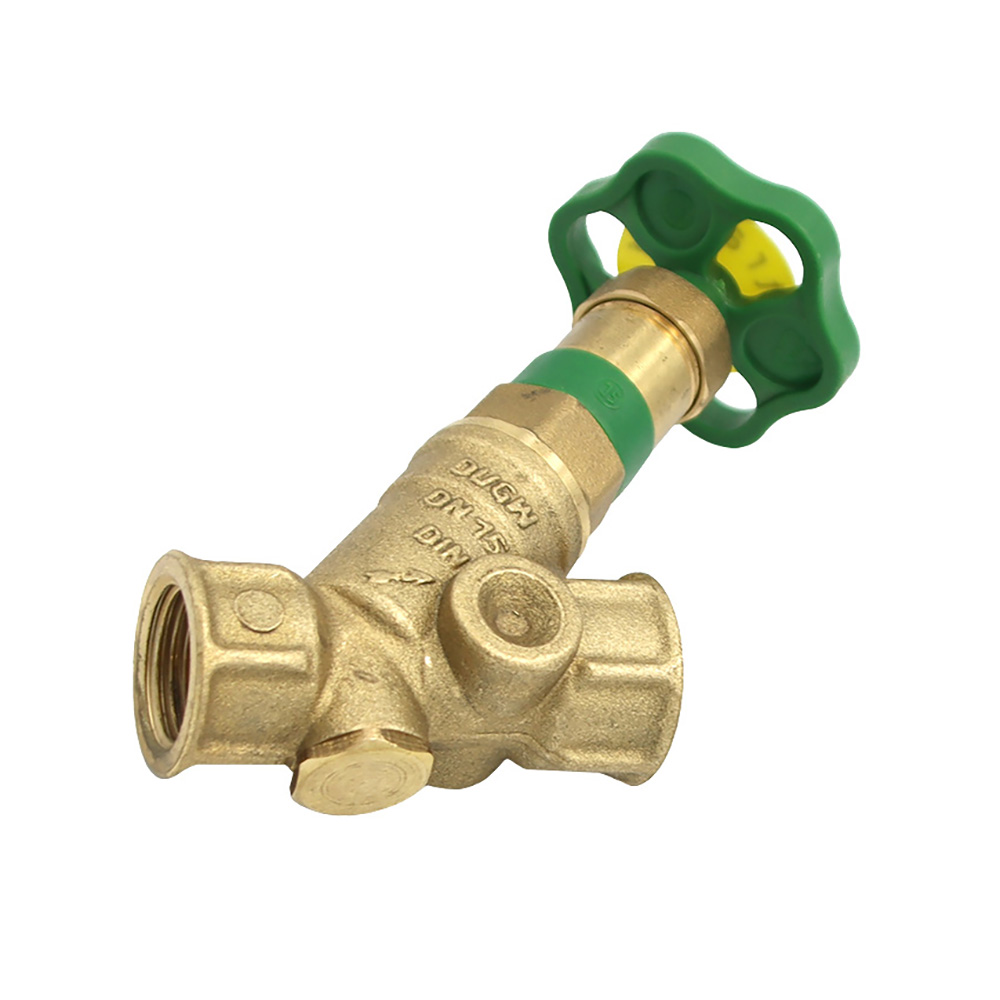

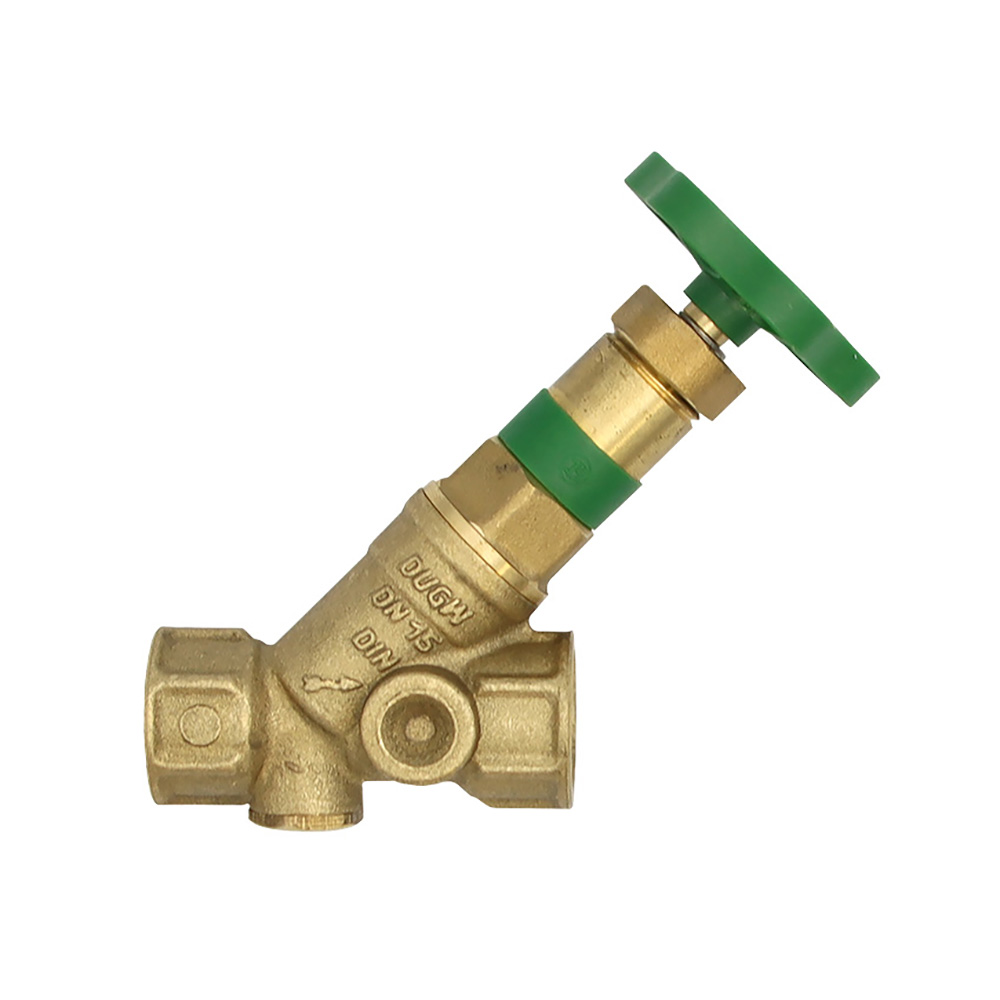

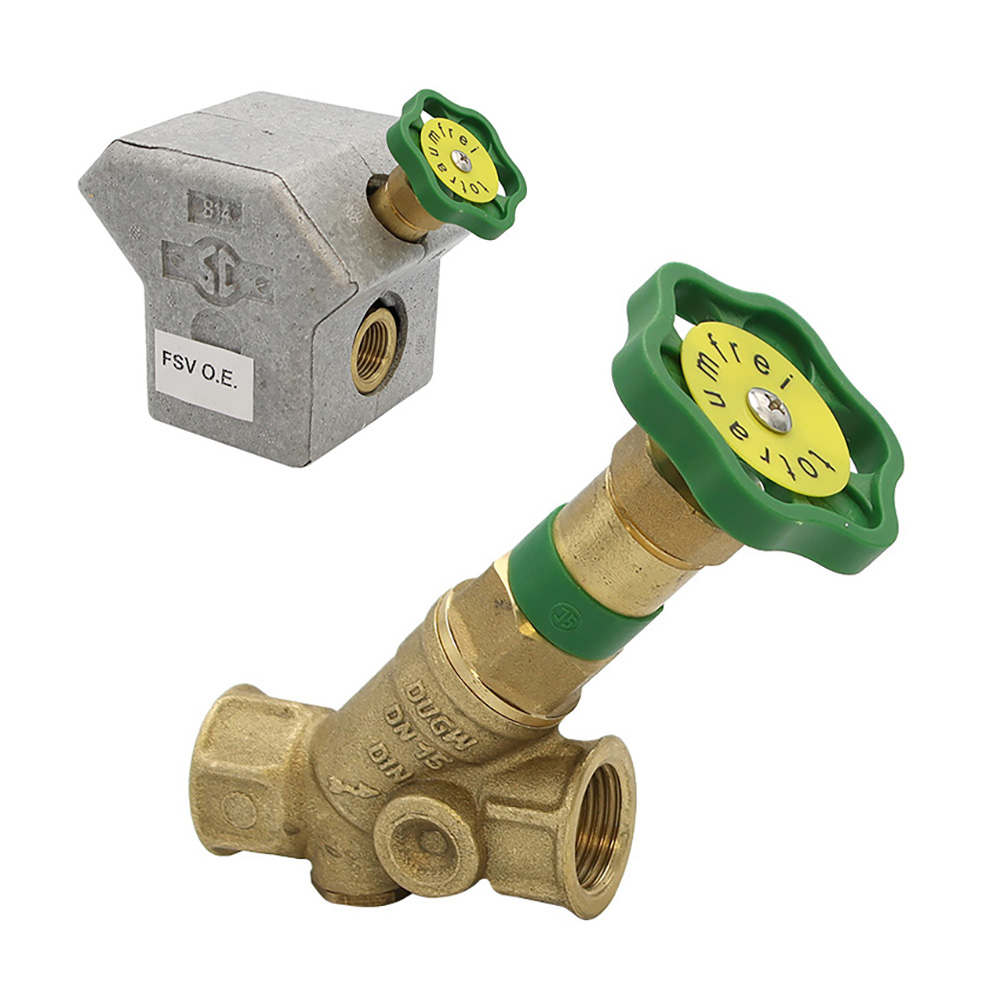

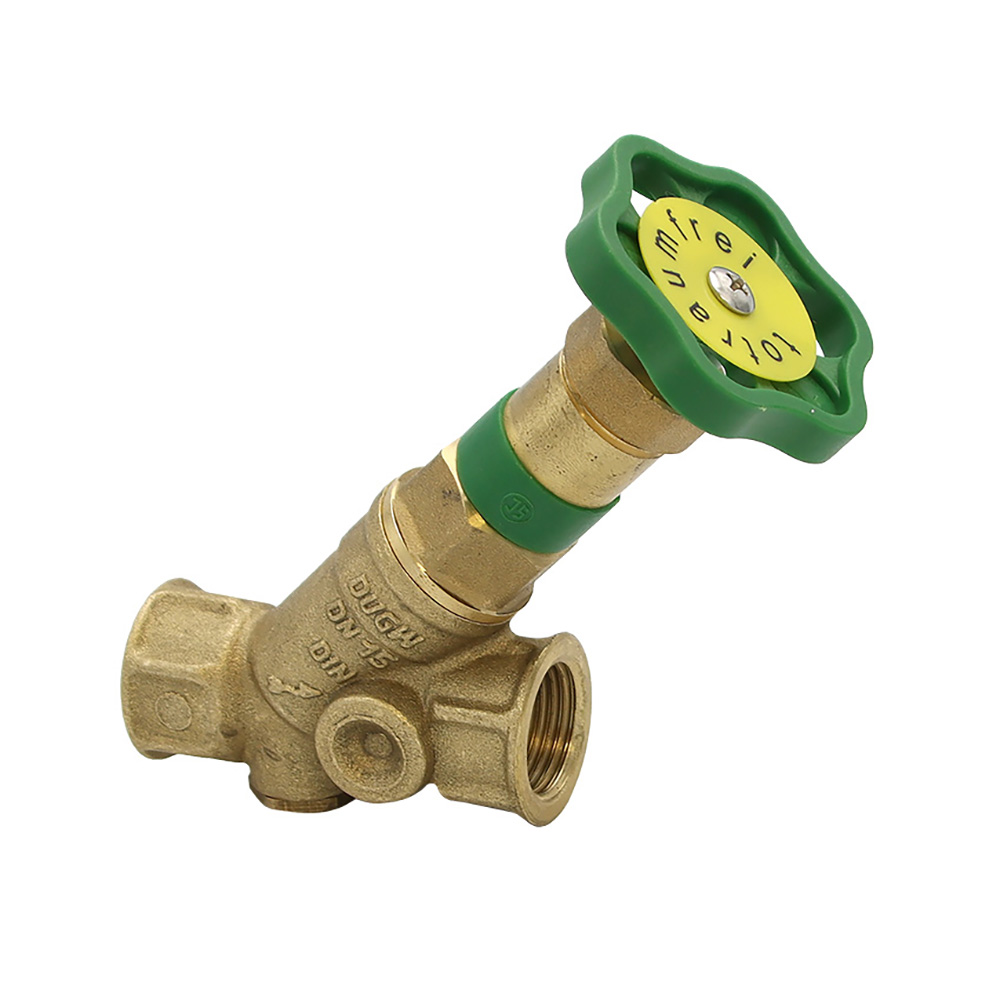

KFR-Ventil 1/2" mit Prüfschraube und Dämmschalle

Das KFR-Ventil mit Muffenanschluss, Prüfschraube, Dämmschale und nichtsteigender Spindel ermöglicht eine zuverlässige Absperrung und Regulierung des Wasserstroms per Quetschreduzierung. Die Prüfschraube erleichtert die Druckkontrolle, während die nichtsteigende Spindel den Platzbedarf beim Einstellen minimiert. Die integrierte Dämmschale reduziert Wärmeverluste und sorgt für einen kompakten, installationsfreundlichen Einbau.

Produktdaten:

• Betriebstemperatur: max. 90°C
• Betriebsdruck: max. 10 bar (PN 10)
• Mindestvolumenstrom: Die in DIN 3546, Teil 1 geforderten Werte für den Mindestvolumenstrom für die Klasse Q C werden voll erfüllt. (DN15 0,50 l/s, DN20 1,00 l/s, DN25 1,75 l/s, DN32 3,00 l/s, DN40 4,00 l/s, DN50 6,75 l/s)

Verwendete Werkstoffe:

• Gehäuse: Messing BWGL Metalle
• Oberteil: Messing BWGL Metalle
• O-Ringe: EPDM ( KTW-Freigabe)
• Kegeldichtungen: EPDM ( KTW-Freigabe)
• Griffwerkstoff: Polyamid

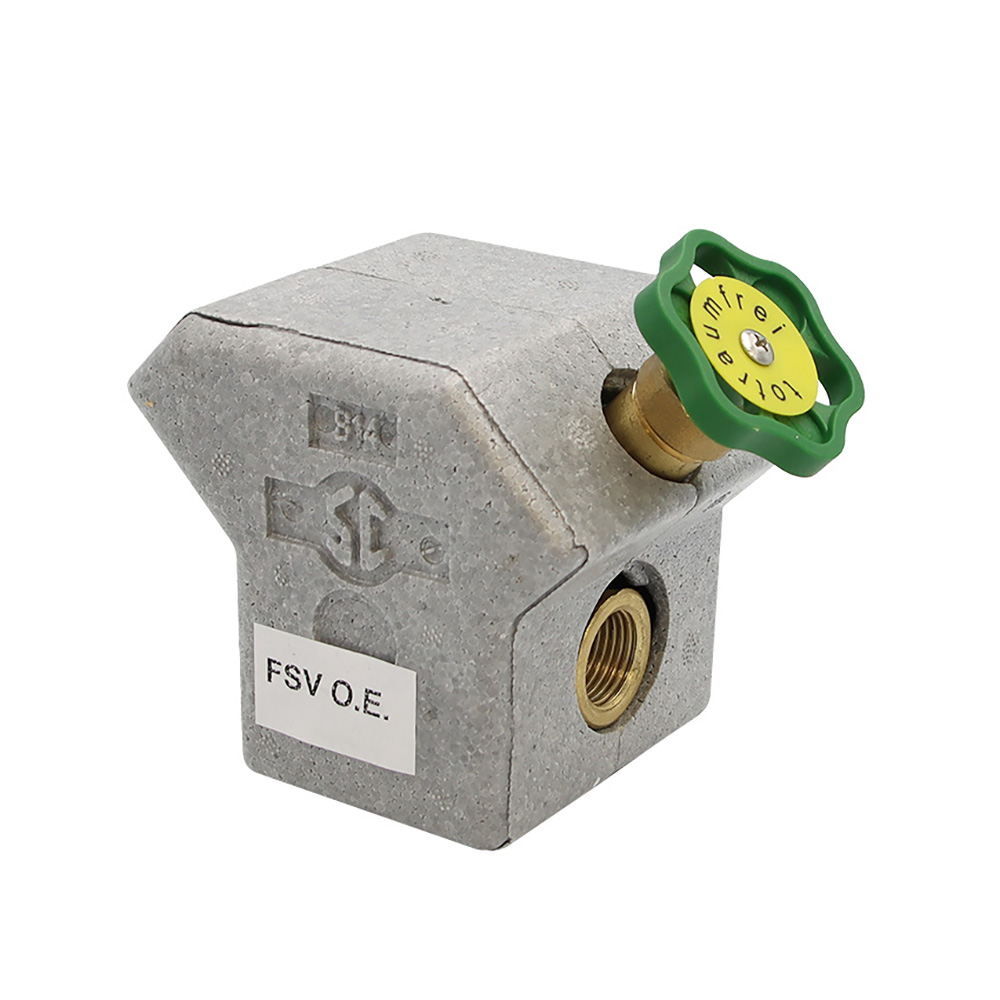

Dämmschale:

• Brandschutzklasse B1 nach DIN 4102
• Wärmeleitfähigkeit nach ISO 2581 von 0,032 W/(m*K)
• Dämmdicke entsprechend EnEV
• Dämmschale DA1599

Montagehinweis:

Alle Ventile: Oberteil bei Bedarf mit Schlüssel nachziehen. Einbau immer mit Oberteil nach oben bzw. mit Fließrichtung von unten nach oben.

Das KFR-Ventil ist in folgenden Größen erhältlich:

• DN 15 - 1/2"
• DN 20 - 3/4"
• DN 25 - 1"
• DN 32 - 1 1/4"

• Betriebstemperatur: max. 90°C
• Betriebsdruck: max. 10 bar (PN 10)
• Mindestvolumenstrom: Die in DIN 3546, Teil 1 geforderten Werte für den Mindestvolumenstrom für die Klasse Q C werden voll erfüllt. (DN15 0,50 l/s, DN20 1,00 l/s, DN25 1,75 l/s, DN32 3,00 l/s, DN40 4,00 l/s, DN50 6,75 l/s)

Verwendete Werkstoffe:

• Gehäuse: Messing BWGL Metalle
• Oberteil: Messing BWGL Metalle
• O-Ringe: EPDM ( KTW-Freigabe)
• Kegeldichtungen: EPDM ( KTW-Freigabe)
• Griffwerkstoff: Polyamid

Dämmschale:

• Brandschutzklasse B1 nach DIN 4102
• Wärmeleitfähigkeit nach ISO 2581 von 0,032 W/(m*K)
• Dämmdicke entsprechend EnEV
• Dämmschale DA1599
