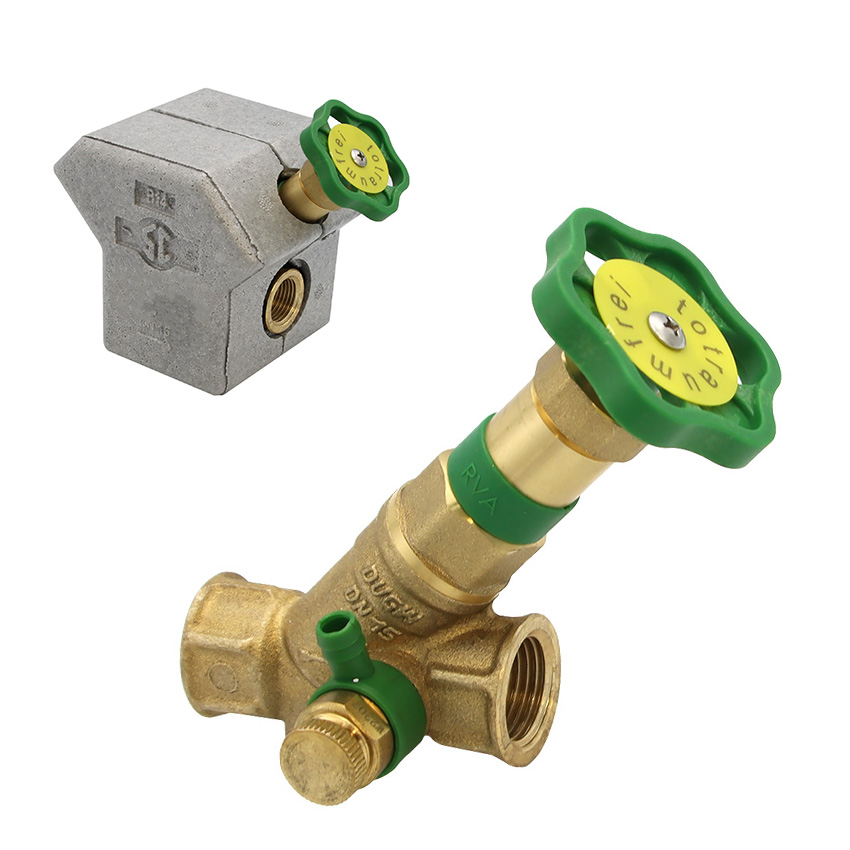

KFR-Ventil mit Muffenschluss 1/2" bis 1 1/4" mit Dämmschale und Entleerung mit EPDM-Dichtungen sowie steigende Spindel

KFR-Ventil mit Muffenschluss 1/2" bis 1 1/4" mit Dämmschale und Entleerung mit EPDM-Dichtungen sowie steigende Spindel

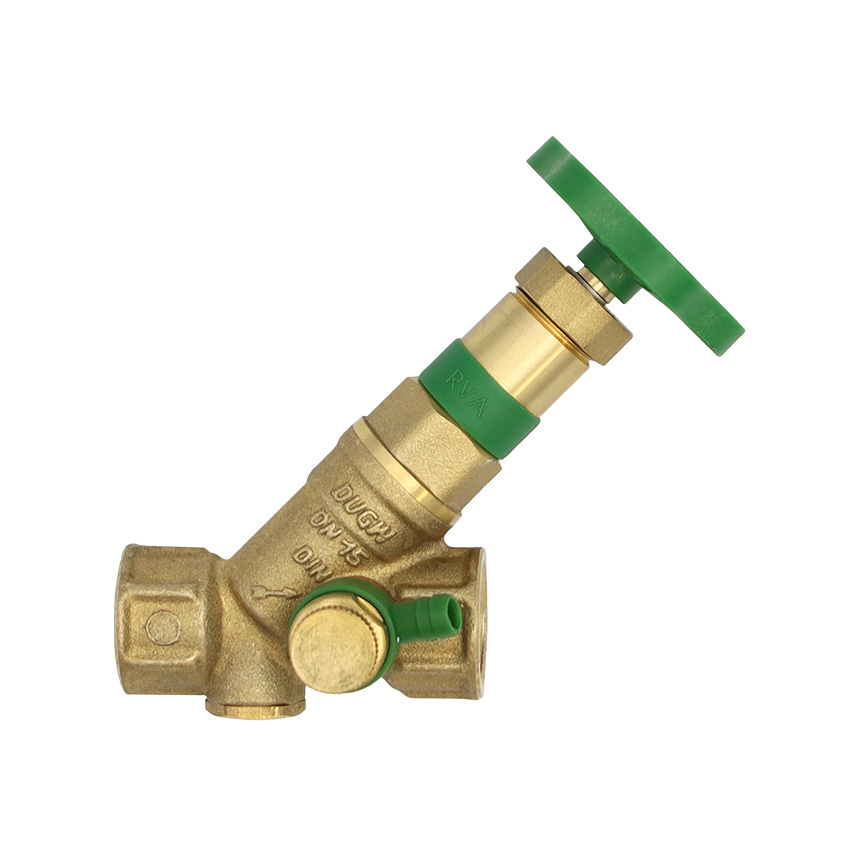

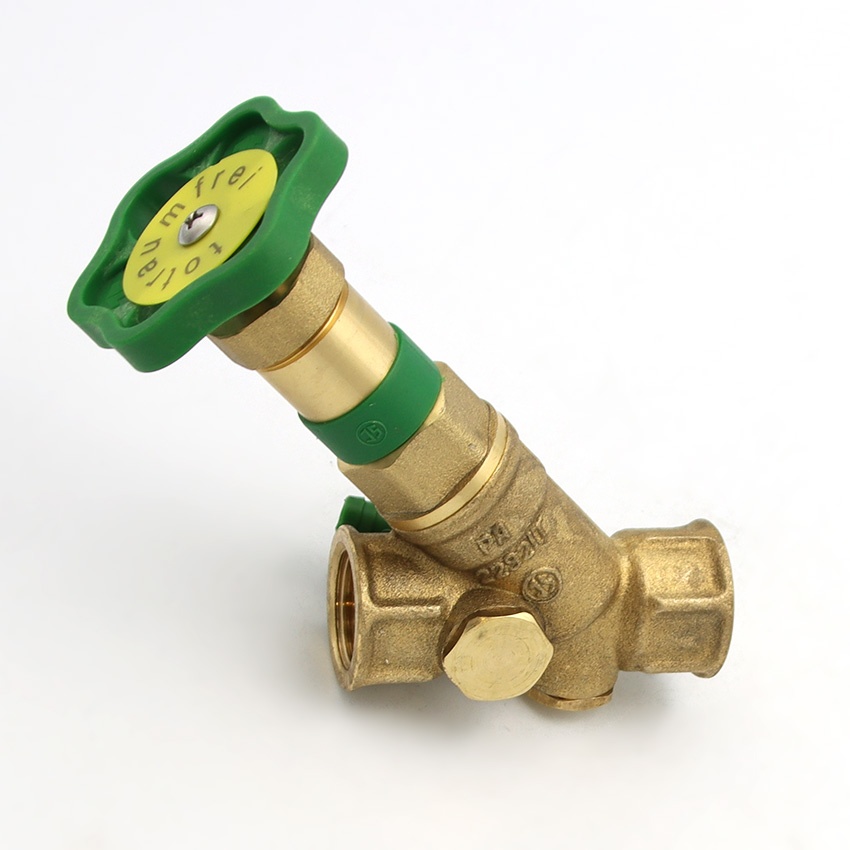

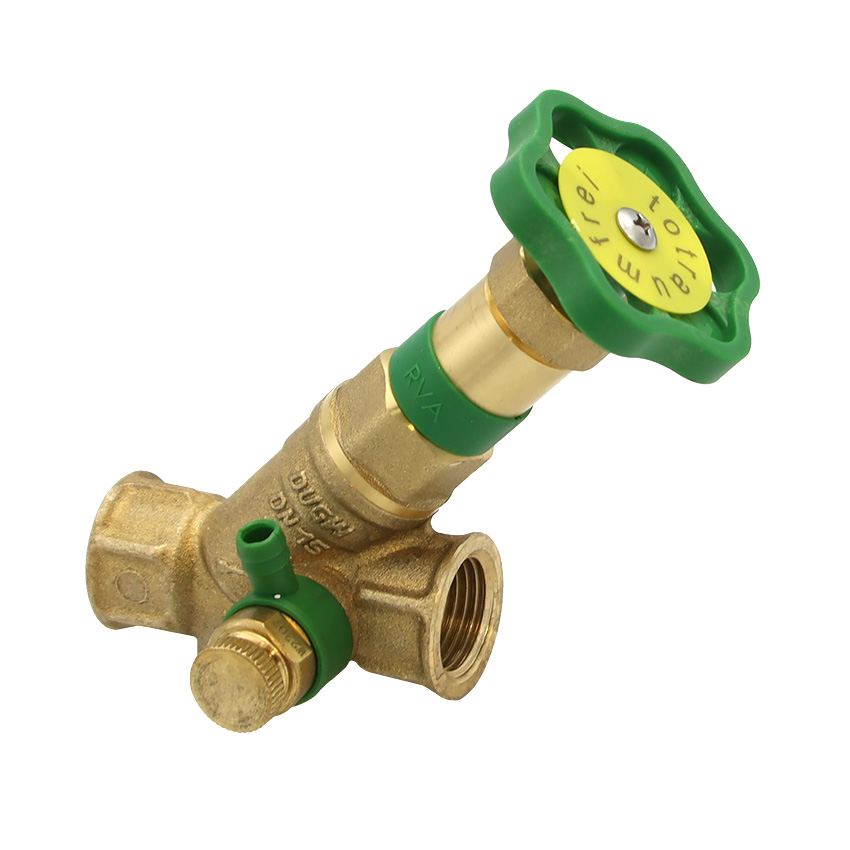

Ventil zur Regulierung des Wasserstroms per Quetschreduzierung, mit Ventil zur Entleerung der Wasserleitung (Bspw. um diese Winterfest zu machen). Ventilstellung durch nicht steigende Spindel von außen erkennbar. Trinkwasser geeignet: DIN-DVGW-Zulassung.

Ventile der Marke Schlösser Armaturen® erfüllen die höchsten Anforderungen des Installationshandwerks.

Alle Ventile werden einzeln geprüft.

Gewinde:

• Bei allen Muffen der Armaturen werden die Gewinde nach DIN gefertigt.

Mindestvolumenstrom:

• Die in DIN 3546, Teil 1 geforderten Werte für den Mindestvolumenstrom für die Klasse Q C werden voll erfüllt. (DN15 0,50 l/s, DN20 1,00 l/s, DN25 1,75 l/s, DN32 3,00 l/s, DN40 4,00 l/s, DN50 6,75 l/s)

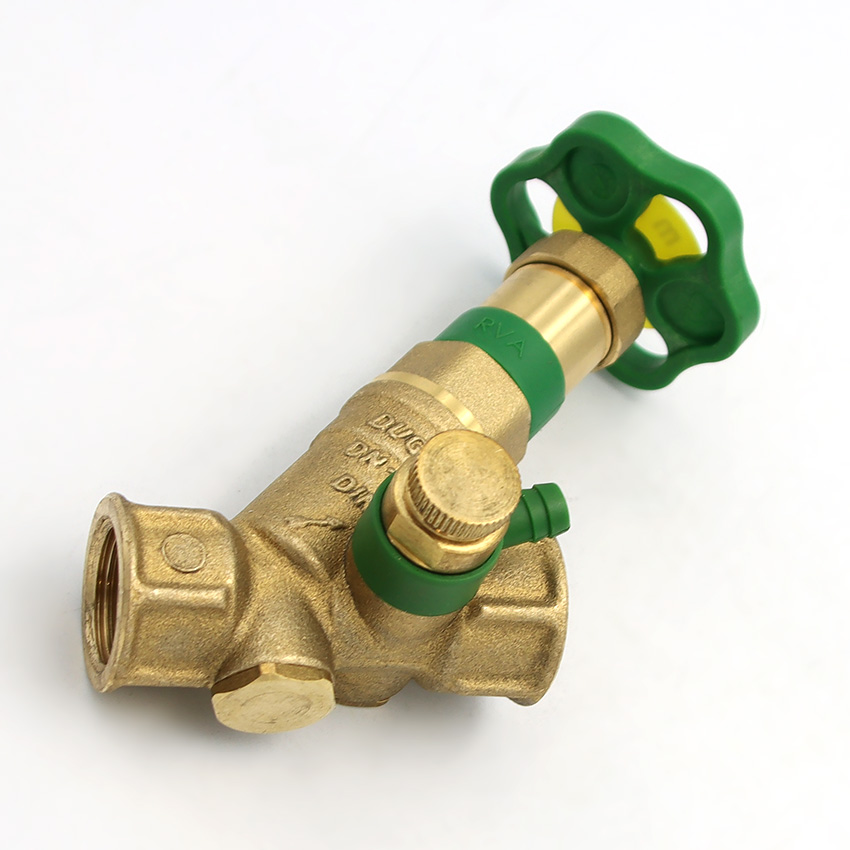

Entleerung:

• Alle Ventile werden sowohl mit als auch ohne Entleerung gefertigt. Prüfschraube, Entleerungsstopfen und Entleerungsventil sind vormontiert.

Technische Daten:

• Betriebstemperatur: max. 90°C
• Betriebsdruck: max. 10 bar (PN 10)

Verwendete Werkstoffe:

• Gehäuse: Messing BWGL Metalle
• Oberteil: Messing BWGL Metalle
• O-Ringe: EPDM ( KTW-Freigabe)
• Kegeldichtungen: EPDM ( KTW-Freigabe)
• Griffwerkstoff: Polyamid

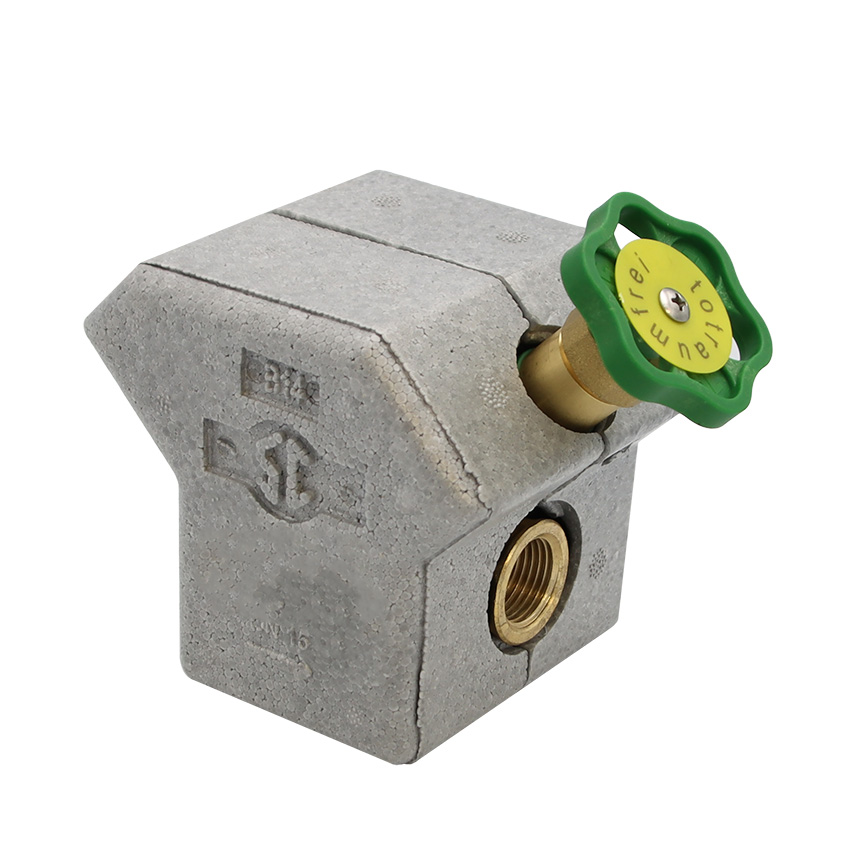

Dämmschale

• Brandschutzklasse B1 nach DIN 4102
• Wärmeleitfähigkeit nach ISO 2581 von 0,032 W/(m*K)
• Dämmdicke entsprechend EnEV
• Dämmschale DA1599

Montagehinweis:

Alle Ventile: Oberteil bei Bedarf mit Schlüssel nachziehen. Einbau immer mit Oberteil nach oben bzw. mit Fließrichtung von unten nach oben.

Das KFR-Ventil ist in folgenden Größen erhältlich:

• DN 15 - 1/2"
• DN 20 - 3/4"
• DN 25 - 1"
• DN 32 - 1 1/4"
