LK 950 Stellmotor für Heizungsmischer

Dieser elektronische Stellmotor dient als Antrieb für die Mischer Serie LK840 und 841 inklusive Anbausatz.

Je nach Modell kann der Antrieb entweder mit einem 3-Punkt SPDT oder einem proportionalen 2 (0) -10 V Stellsignal gesteuert werden. Der Motor verfügt über zwei Endlageschalter und der Drehwinkel ist elektrisch auf 90° begrenzt. Die Einbaulage des LK 950 ist flexibel, außer mit dem Antrieb aufwärts.

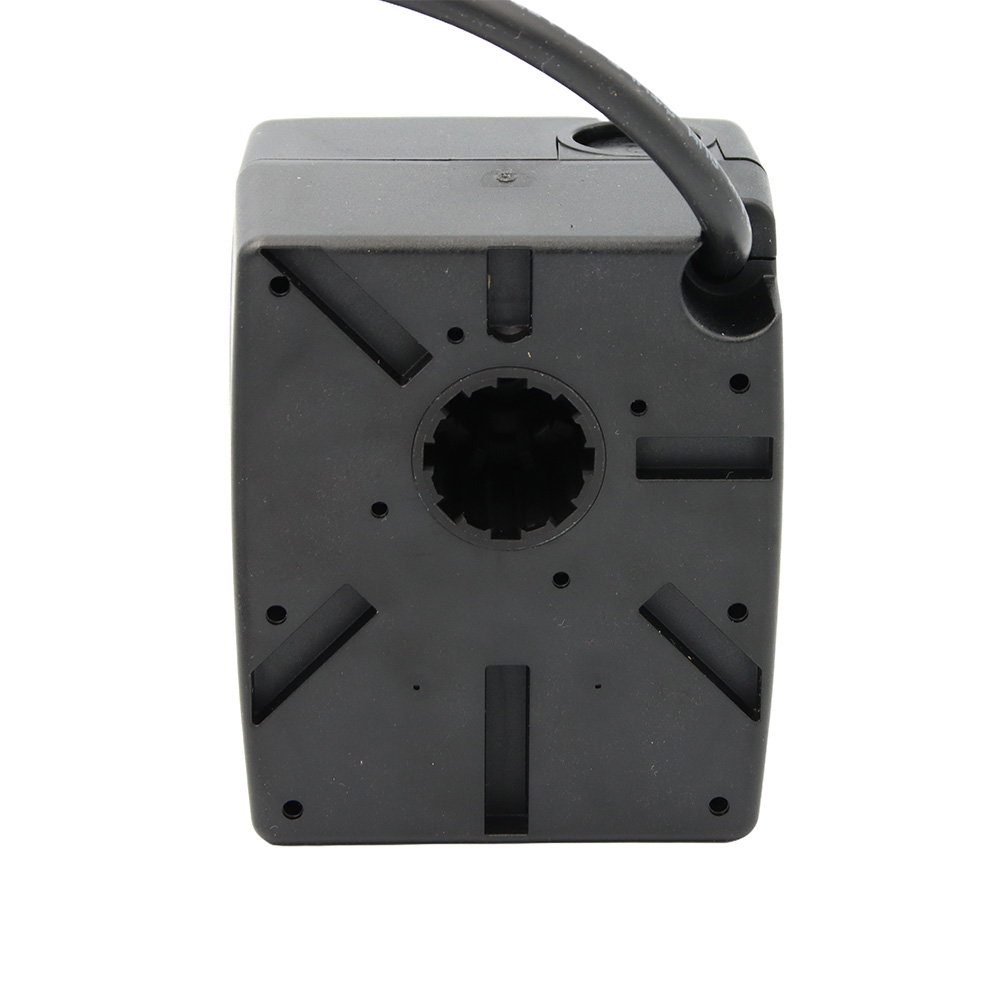

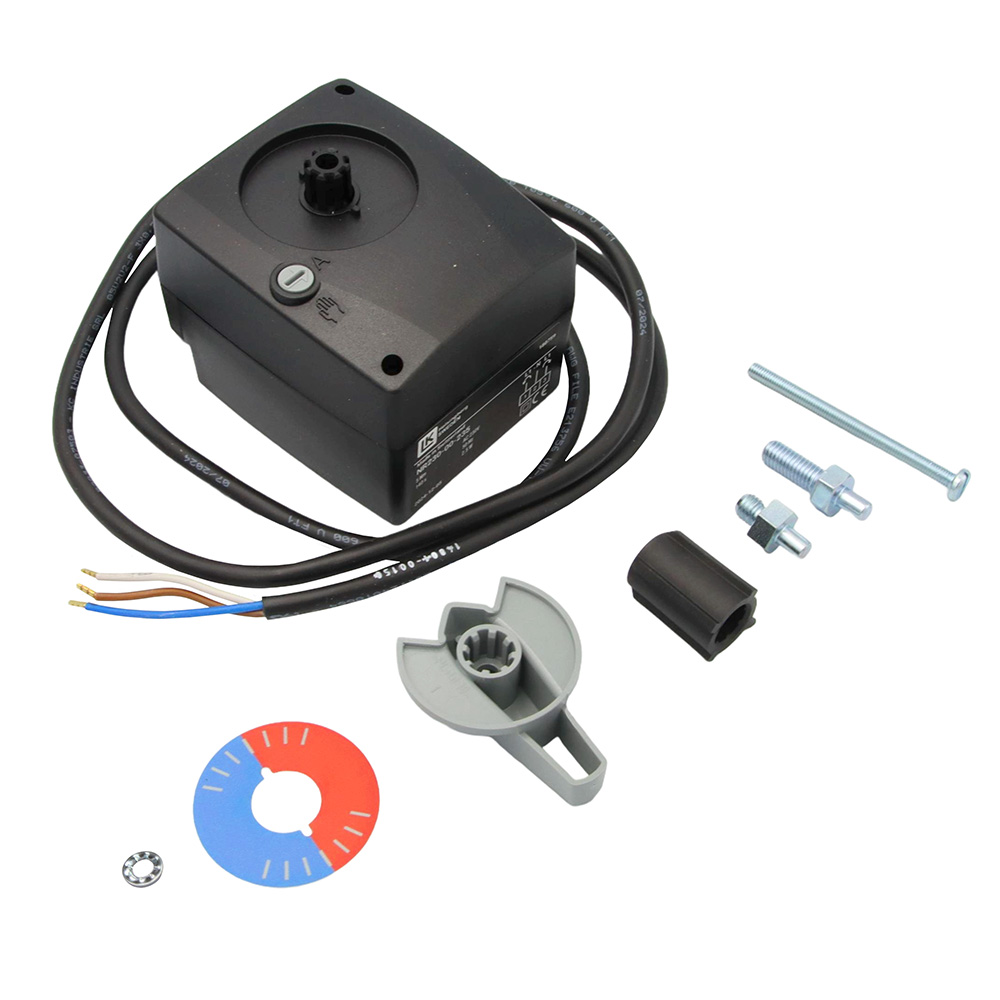

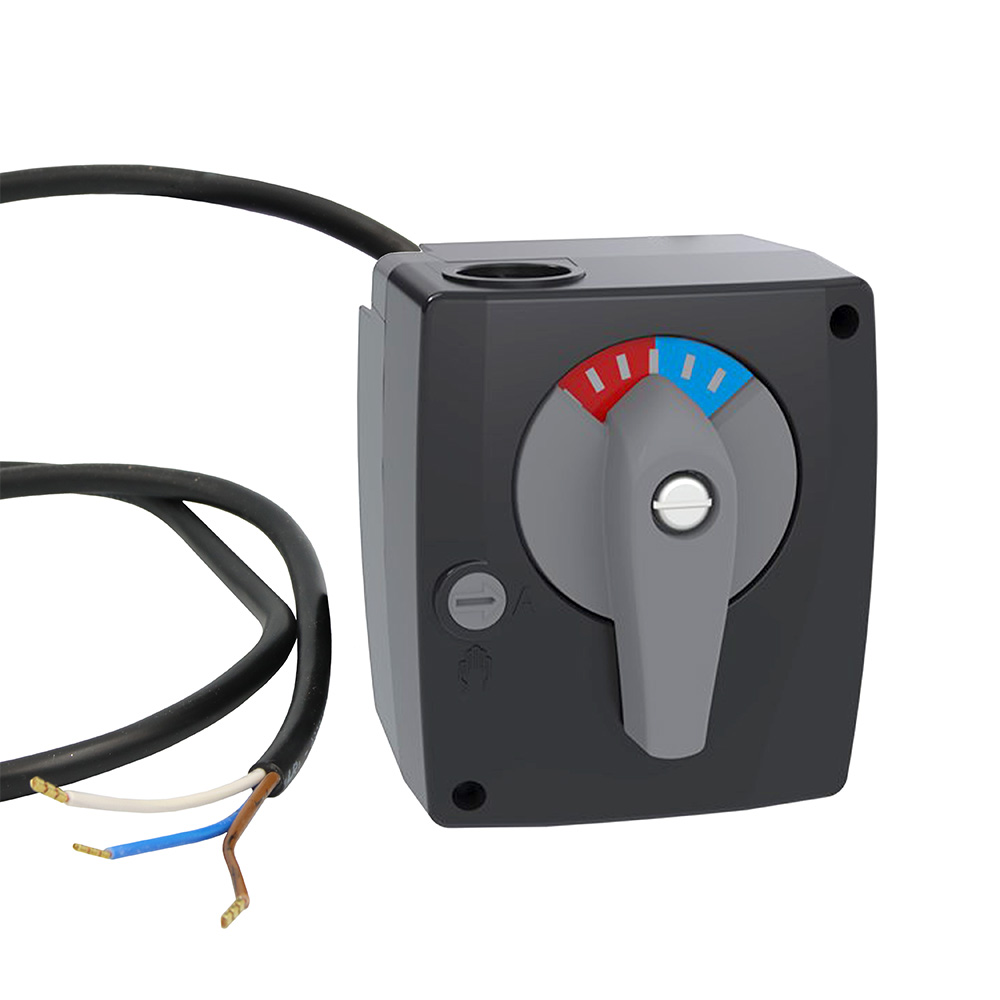

Der Mischerantrieb wird mit einer einzigen Schraube am Mischer befestigt, wobei der mitgelieferte Stehbolzen als Verdrehsicherung dient. Bei Störungen des Regelsystems kann der Antrieb durch einen Drehknopf am Gehäuse auf Handbetrieb umgestellt werden, wodurch das Getriebe ausgerastet wird und der Mischer manuell in jede gewünschte Position gebracht werden kann. Die aktuelle Position wird auf einer umkehrbaren Skala angezeigt.

Der LK 950 ist mit den meisten handelsüblichen Mischern kompatibel. Bitte beachten Sie die Information in den zusätzlichen Downloads.

Produktvideo:

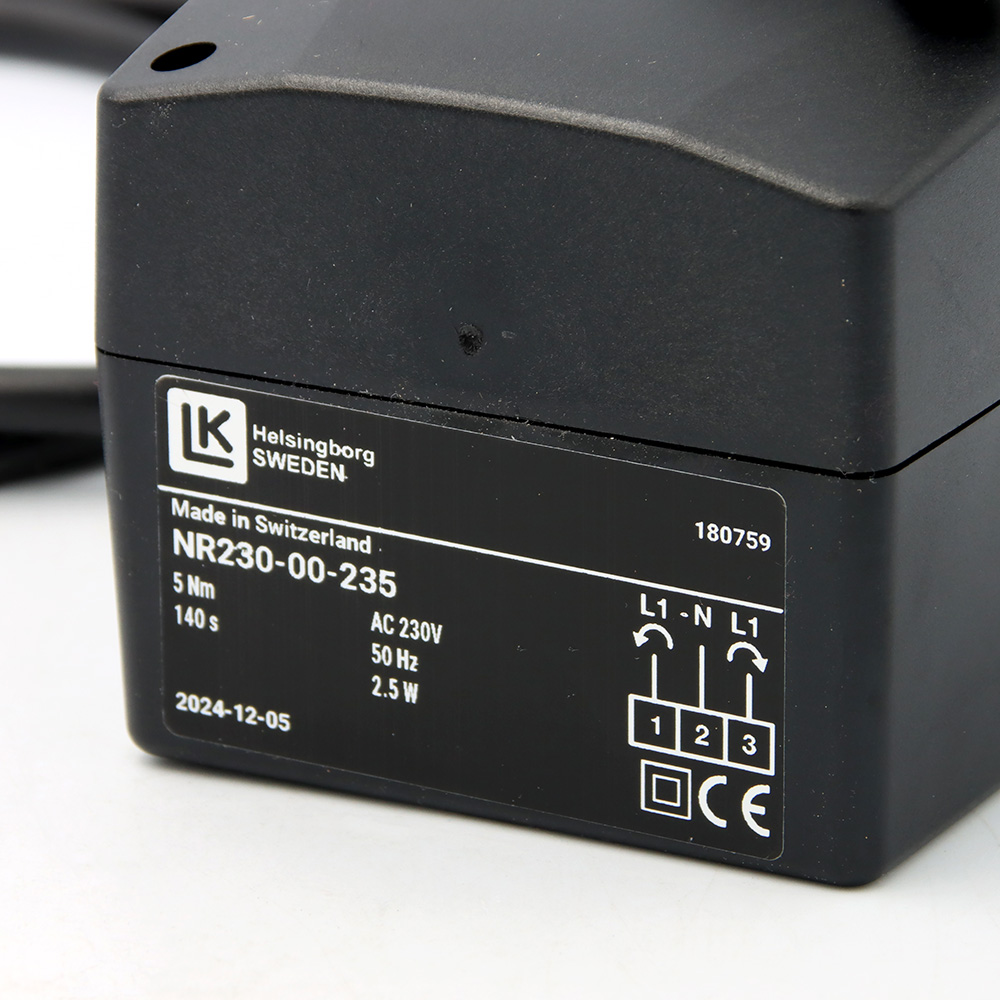

• Nennspannung: 230 VAC 50/60 Hz
• Leistungsaufnahme: 2,5 W
• Drehwinkel: 90°, elektrisch begrenzt
• Drehmoment: 5 Nm
• Laufzeit: 140 s
• Umgebungstemperatur: Min. 0 °C/Max. 50 °C
• Stellunganzeige: Umkehrbare Skala
• Drehrichtung: Wählbar durch Verdrahtung
• Handbetrieb: Mech. Getriebeausrastung
• Schutzart: IP 40
• Schutzklasse: II (schutzisoliert) III (SELV)
• Elektrischer Anschluss: Kabel 1,5 m, 3 x 0,75 mm²
