Pipetec Pressfitting Winkel 32x3 mm 90° Alu-Verbundrohr Mehrschichtverbundrohr

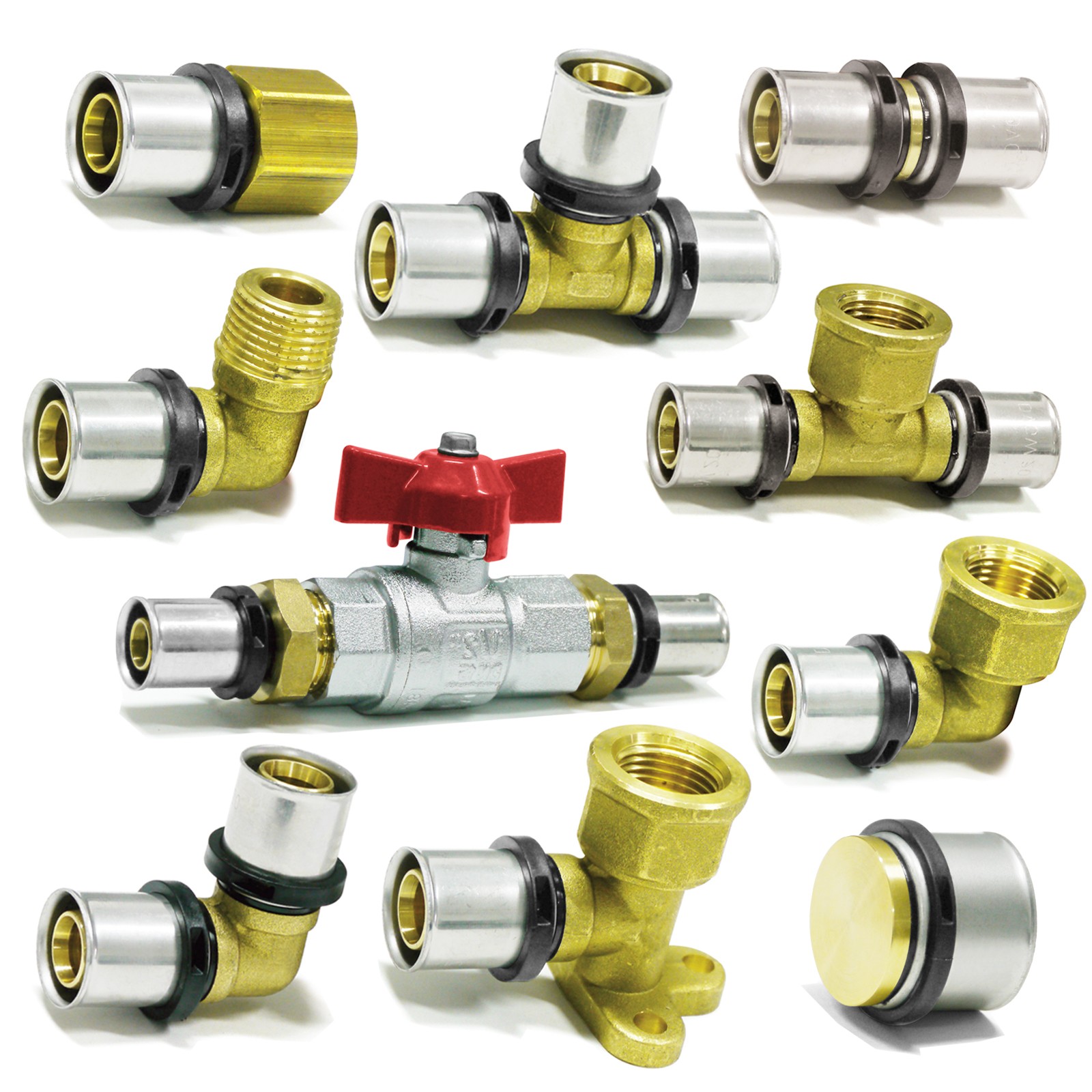

Alle unsere Pressfittinge werden aus Messing hergestellt und können mit unseren Mehrschichtverbundrohren und Verbundrohren eingesetzt werden. Unser Alu-Verbundrohr-System bietet Ihnen den maximalen Komfort für Ihre Trinkwasserrohr-Installationen und unsere Pressfittinge bieten Ihnen durch die Presskontur “TH” eine optimale Sicherheit. Durch das integrierte Kontrollfenster und den Kunststoffführungsring in unseren Pressfittingen erleichtert es Ihnen ihre Wasserinstallationen schnell und sicher zu erstellen.

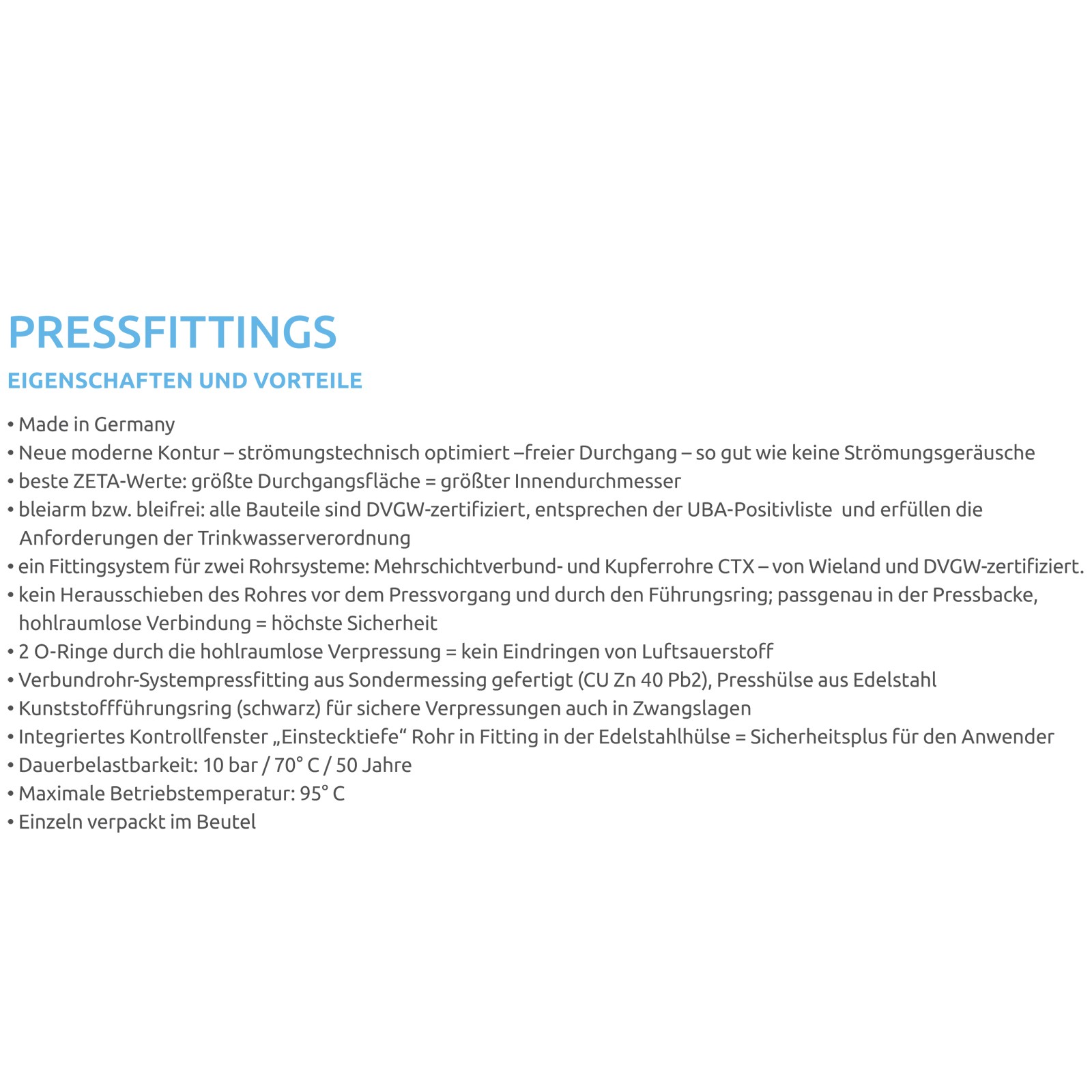

Produktmerkmale:

• DVGW zertifizierter für Trinkwasser (DW-8501BS5049)
• UBA konform
• Pressprofil TH
• Spitzentemperatur: 100°C (gem. ISO 10508 / UNI 10954)
• Verbundrohr-Systempressfitting aus Warmpressfitting UNI EN 12165 CW 617N
• Kunststoffführungsring für eine sichere Verpressung auch in Zwangslagen
• Integriertes Kontrollfenster zur Prüfung der Einstecktiefe
• Einzeln verpackt im Beutel

Produktdaten:

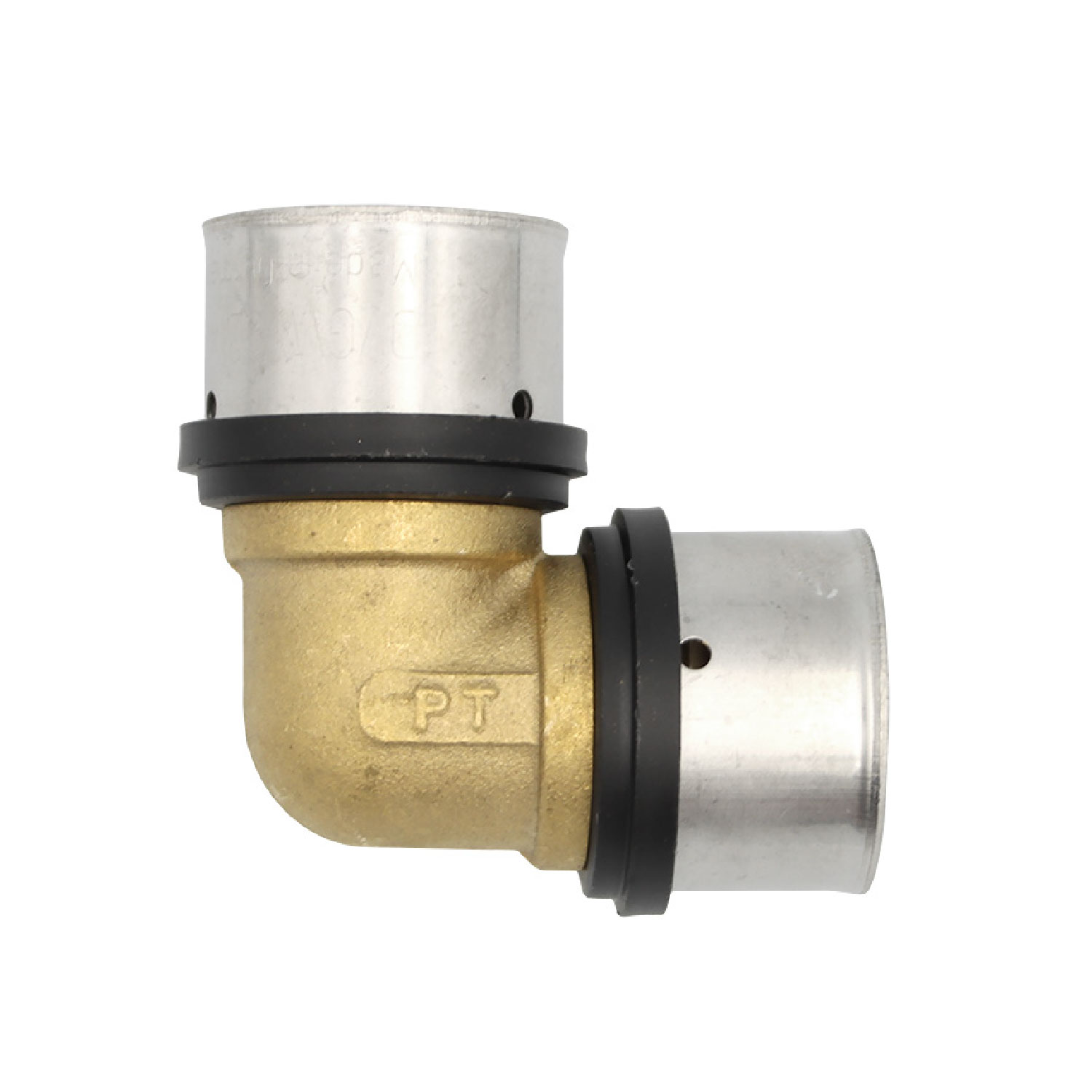

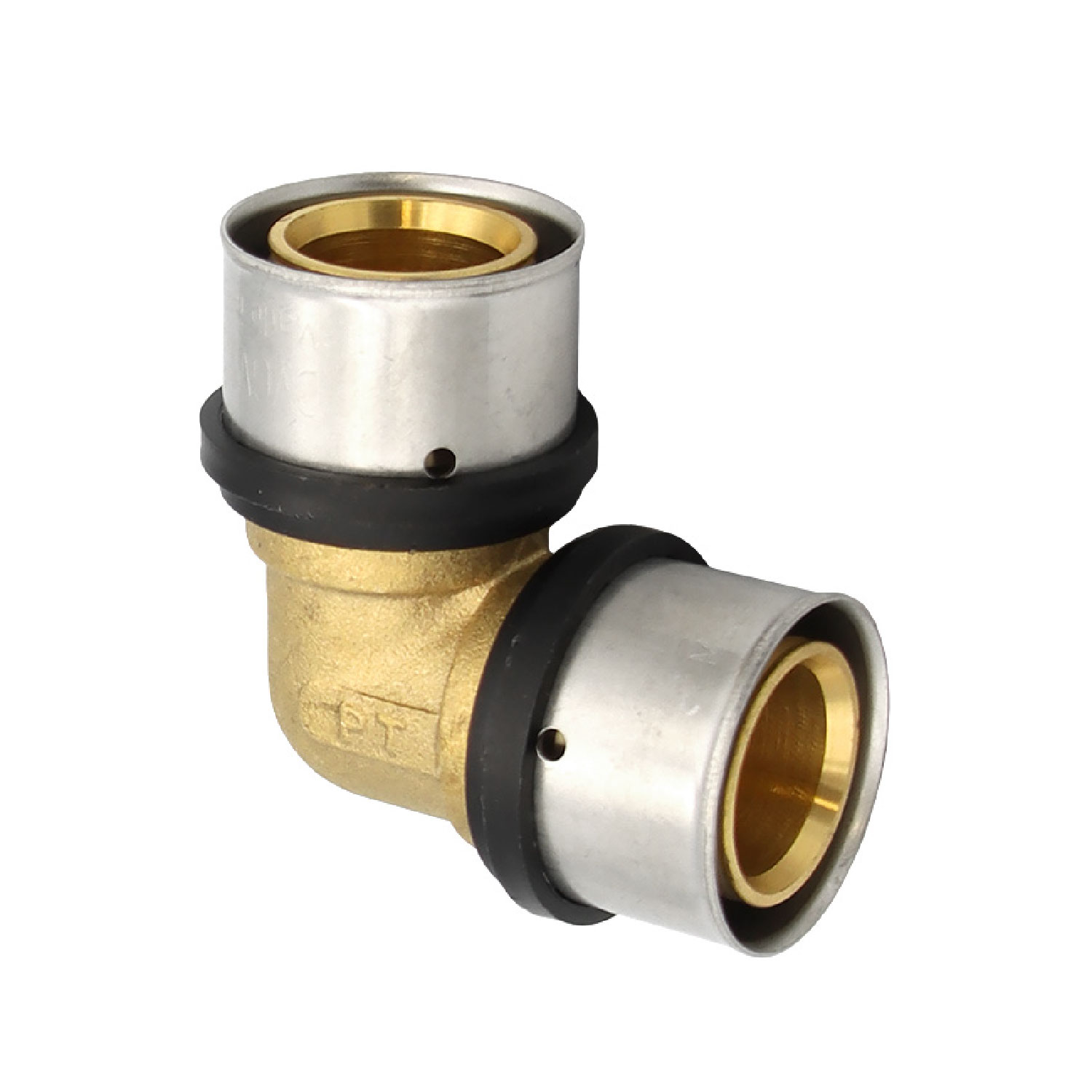

• Pressfitting Winkel
• Dauerbelastbarkeit: 10 bar / 70°C / 50 Jahre
• Maximale Betriebstemperatur: 95C
• Presshülse aus Edelstahl
• Zwei O-Ringe aus EPDM
• Material: Warmpressmessing
• Größe: 32 x 3 mm
• Winkel: 90 Grad
• Gewicht: 180 g

Lieferumfang: Pressfitting Winkel 26 x 3 mm 90 Grad Verbundrohr-Systempressfitting

" >Rohrschere

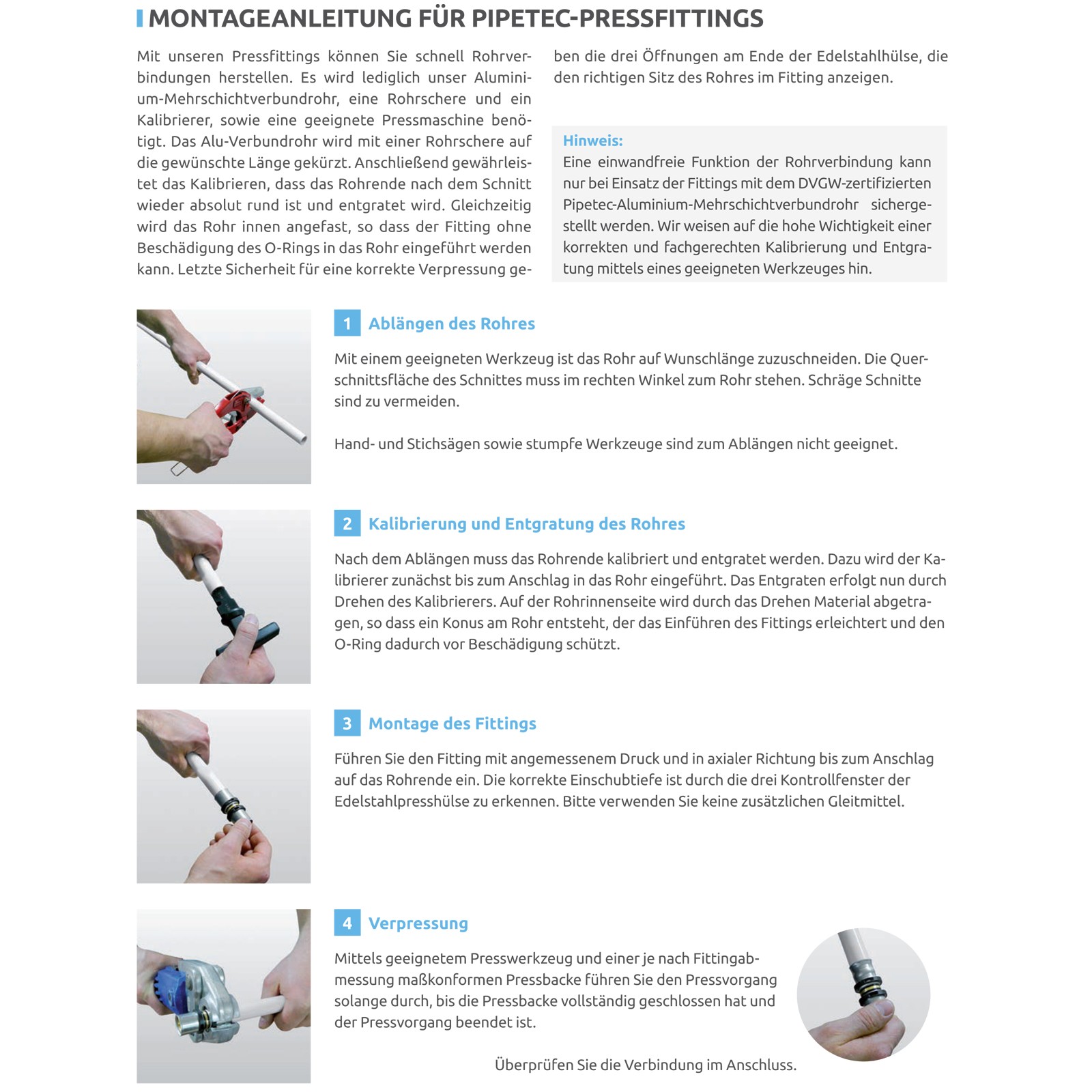

Montageanleitung für Pipetec-PressfittingeMit unseren Pressfittings können Sie schnell Rohrverbindungen herstellen. Es wird lediglich unser Aluminium-Mehrschichtverbundrohr, eine Rohrschere und ein Kalibrierer, sowie eine geeignete Pressmaschine benötigt. Das Alu-Verbundrohr wird mit einer Rohrschere auf die gewünschte Länge gekürzt. Anschließend gewährleistet das Kalibrieren, dass das Rohrende nach dem Schnitt wieder absilut rund ist und entgratet wird. Gleichzeitig wird das Rohr innen angefast, so dass der Fitting ohne Beschädigung des O-Rings in das Rohr eingeführt werden kann. Letzte Sicherheit für eine korrekte Verpressung geben die drei Öffnungen am Ende der Edelstahlhülse, die den richtigen Sitz des Rohres im Fitting anzeigen.

Hinweis:Eine einwandfreie Funktion der Rohrverbindung kann nur bei Einsatz der Fittings mit dem DVGW-zertifizierten Pipetec-Aluminium-Mehrschichtverbundrohr sichergestellt werden. Wir weisen auf die hohe Wichtigkeit einer korrekten und fachgerechten Kalibrierung und Entgratung mittels eines geeigneten Werkzeugs hin. Beachten Sie dazu die dazugehörigen Zulassungen von Pipetec sowie den Herstellern HakaGerodurAG (DW-8501CO0193) und JansenAG (DW-8501BS5049).
