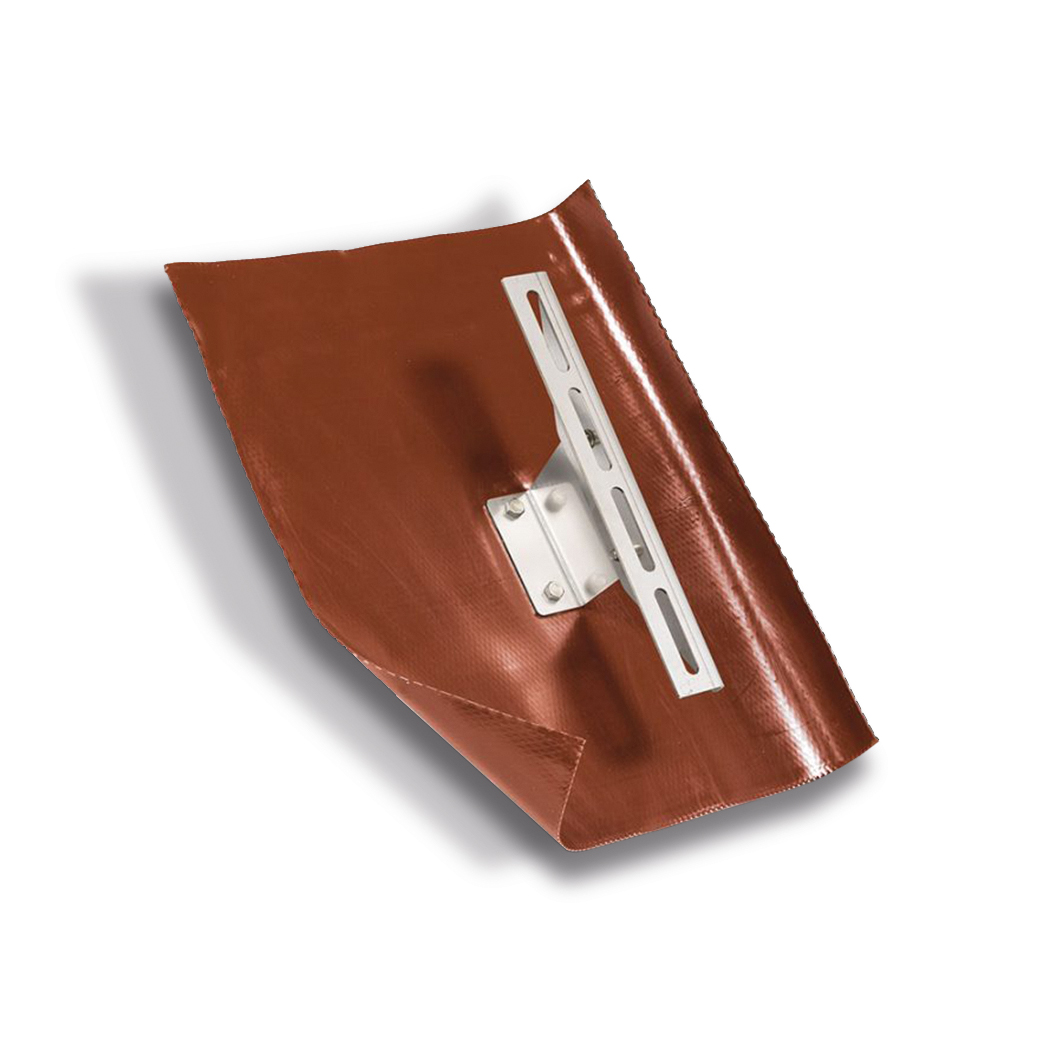

Rote Solarflex-Universalträgerpfanne für Dachlattenmaß 40 mm x 60 mm

Die vollintegrierbare Solarflex-Universalträgerpfanne von FLECK mit einstellbarer VA-Halterung wird komplett vormontiert ausgeliefert und lässt sich sparrenunabhängig in die Dachfläche einsetzen, wodurch sich die Solarmodule vertikal oder horizontal vereinfacht montieren lassen. Eine Nachbearbeitung der benachbarten Dachpfannen ist nicht nötig. Die Unterkonstruktion der Solarsysteme lässt sich direkt an der Edelstahlhalterung befestigen. Um leichte Baustellentoleranzen auszugleichen, sind die Neigung (0–12°) und die Höhe des VA-Trägerprofils einstellbar. Die Lieferung der Dachpfanne erfolgt inkl. rückseitiger, lastabtragender Stahlplatte, an die ein Z-Profil für die Windsogsicherung befestigt ist. Für die Montage wird zusätzlich eine der Dachlattung entsprechende Zusatzlatte benötigt. Empfohlen für Dachneigungen von 25° bis 60°.

Vorteile:

• Universelle Alternative zu Solar-Trägerpfannen
• Flexible Manschette aus einer nachhaltigen Alternative zu Walzblei
• Lässt sich regensicher anschließen und perfekt in die Dachfläche integrieren
• Auch bei großformatigem Deckmaterial wie z. B. F8 ½ von Nelskamp einsetzbar
• Neigung des VA-Trägerprofils zusätzlich einstellbar
• Unterkonstruktion der Solarsysteme lässt sich an der Edelstahlhalterung befestigen
• Inkl. rückseitig lastabtragender Stahlplatte, an die sich ein Z-Profil fu?r die Windsogsicherung befestigen lässt

Material:

• Pfannenmaterial: Umlaufende flexible Schürze aus umwelt- freundlichem Bleiersatz
• Abgewinkelte rückseitige Trägerplatte aus verzinktem Stahl sowie mit einem zusätzlichen Z-Profil zur Windsogsicherung
• Sechskantschrauben (13er) aus Edelstahl
• Außenliegende, mehrfach geschlitzte Solar-Montageaufnahme aus hochfestem VA-Edelstahl

Hinweis:

• Bei Wassereinwirkung von ablaufenden Kupfer- oder Bitumenoberflächen muss der flexible Flansch oberflächenbehandelt werden.

Einsatzbereich:

• Für Solarmodule (vertikale und horizontale Montage)
• Geeignet für Dachneigungen von 25° bis 60°
• Einsetzbar bei großformatigem Deckmaterial

Montage:

• Sparrenunabhängiger Einbau
• Direktbefestigung der Solar-Unterkonstruktion an Edelstahlhalterung
• Zusätzliche Dachlatte erforderlich (entsprechend vorhandener Lattung)
• Neigungsverstellung Trägerprofil: 0°–12°
• Rückseitige lastabtragende Stahlplatte
• Z-Profil zur Windsogsicherung

Materialien:

• Flexible Schürze aus umweltfreundlichem Bleiersatz
• Trägerplatte aus verzinktem Stahl
• Montageaufnahme aus hochfestem VA-Edelstahl, mehrfach geschlitzt
• Sechskantschrauben (SW 13) aus Edelstah

Baustoffklassen:

• B2 nach DIN 4102 (umlaufende Schürze aus Bleiersatz)
• A1 nach DIN 4102-4 (alle tragenden Metallkomponenten)

Hinweis:

• Bei ablaufendem Wasser von Kupfer- oder Bitumenflächen sollte der flexible Anschluss zusätzlich oberflächenbehandelt werden.
