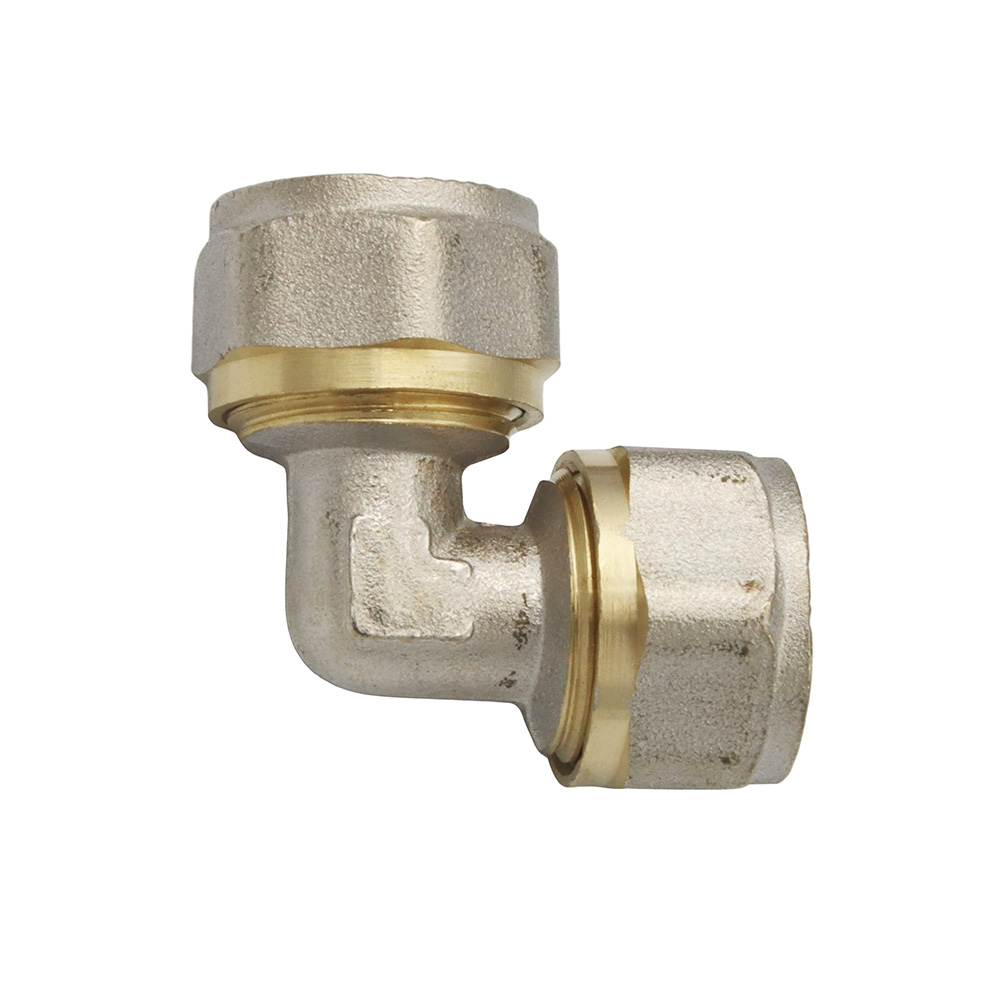

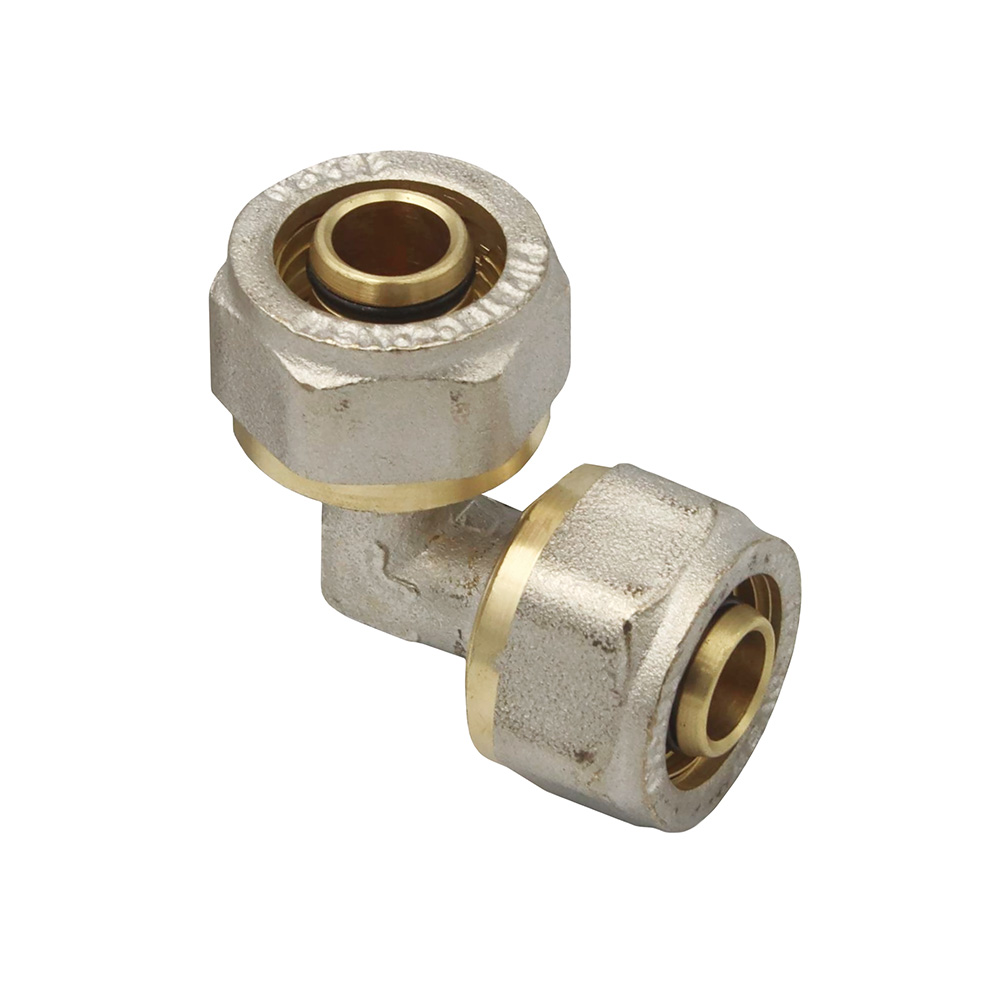

Klemmring Schraubfitting Winkel 16x2 mm 90 Grad

Alle unsere Klemmring-Schraubfittinge werden aus Messing hergestellt und können mit unseren Mehrschichtverbundrohren für die Wasserinstallation benutzt werden. Unsere Schraubfittinge bieten Ihnen durch ihre Klemmverschraubung eine optimale Sicherheit und unser Alu-Verbundrohr-System bietet Ihnen den maximalen Komfort für Ihre Wasserrohr-Installationen. Unsere Klemmring-Schraubfittinge können schnell und ohne viel Werkzeug, sowie preisgünstig als Rohr-Verbindung eingesetzt werden. Sie benötigen dafür nur das passende Rohr, eine Rohrschele und einen Kalibrierer.

Produktmerkmale:

DVGW zertifizierter für Trinkwasser (DW-8501BS5049)
UBA konform
DIN EN ISO 21003-3,-5 zertifiziert
Spitzentemperatur: 100°C (gem. ISO 10508 / UNI 10954)
Verbundrohr-Systemschraubfitting aus Warmpressmessing UNI EN 12165 CW 617N
Einzeln verpackt im Beutel

Produktdaten:

Klemmring Schraubfitting Winkel
Dauerbelastbarkeit: 10 bar / 70°C / 50 Jahre
Maximale Betriebstemperatur: 95 °C
Zwei O-Ringe aus EPDM
Material: Warmpressmessing
Größe: 16 x 2 mm 90 Grad
Gewicht: 70 g

Lieferumfang: Klemmring Schraubfitting Winkel 16 x 2 mm 90 Grad Mehrschicht-Alu-Verbundrohr

" >Schraubfitting Winkel

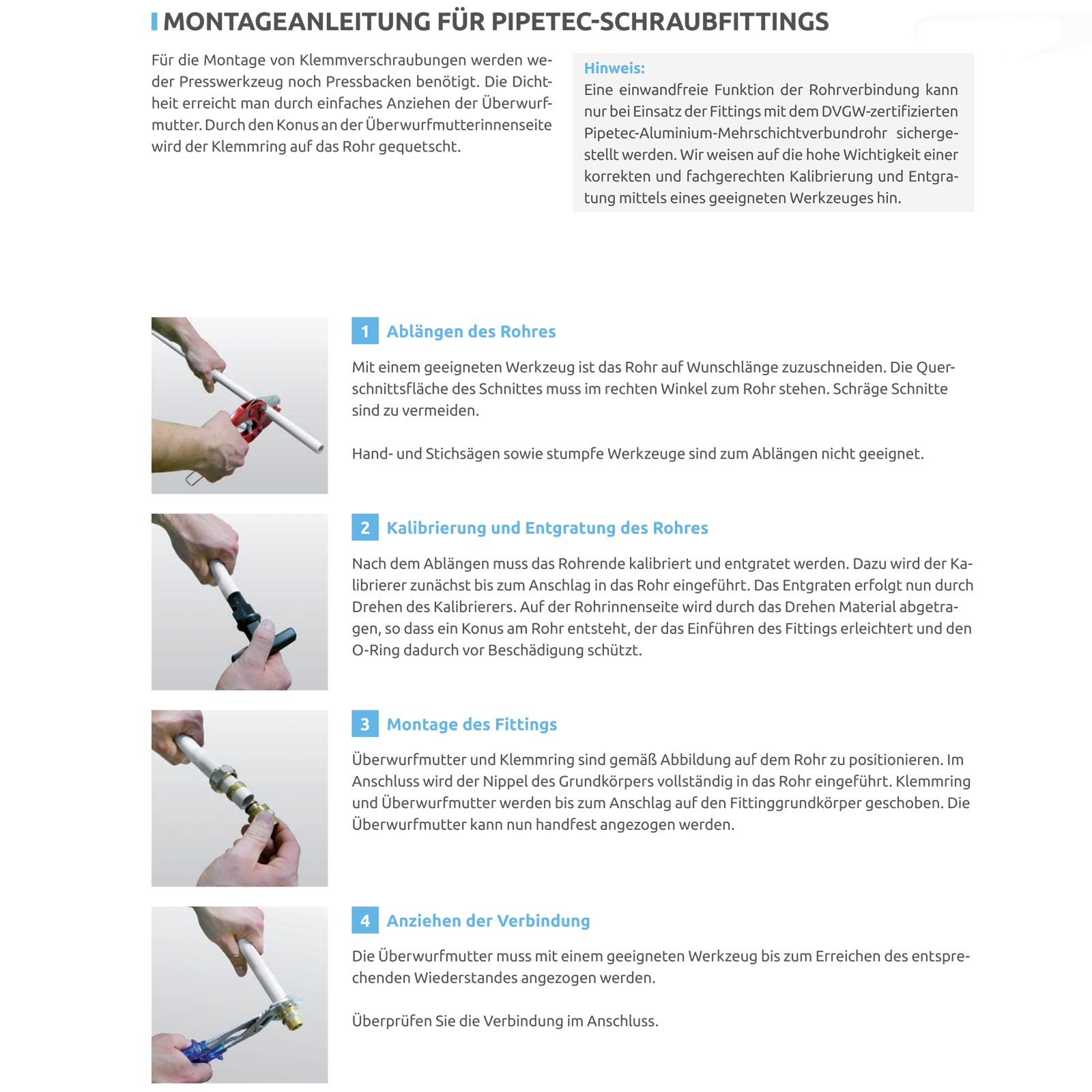

Montageanleitung für Pipetec-Schraubfittinge

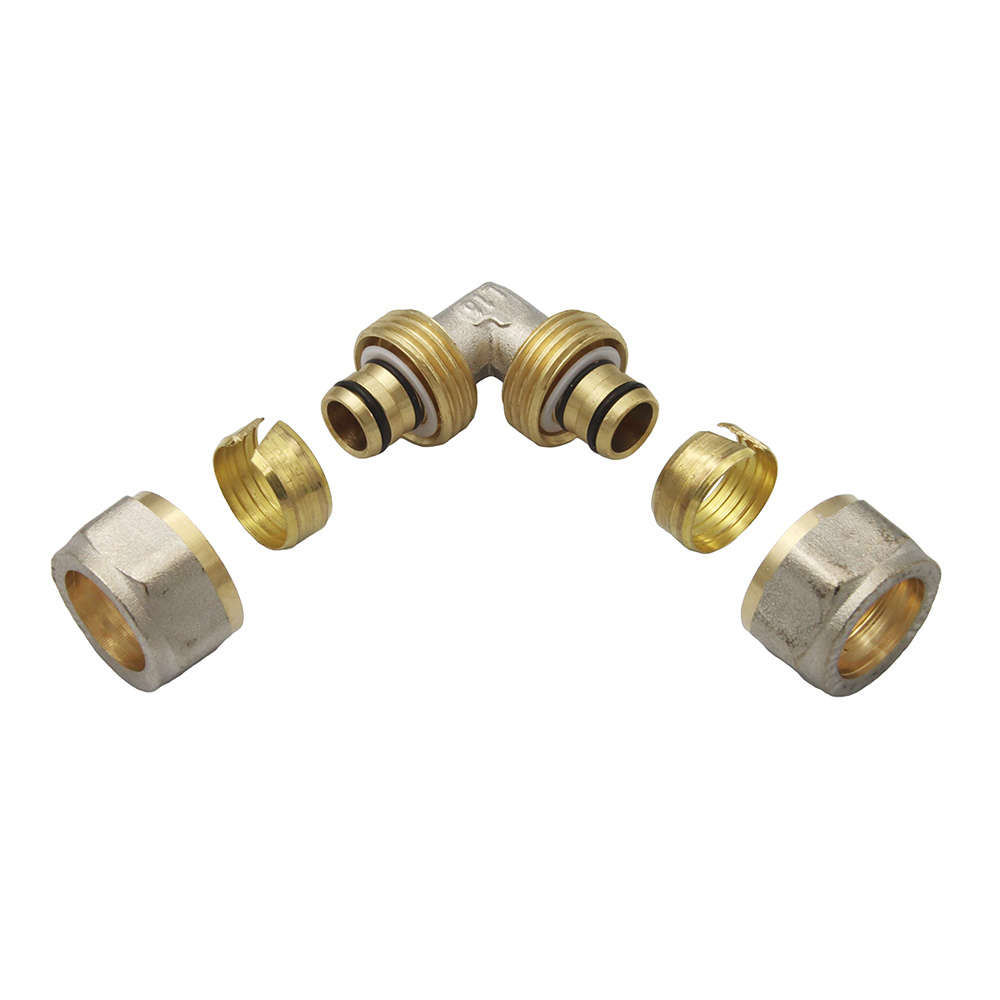

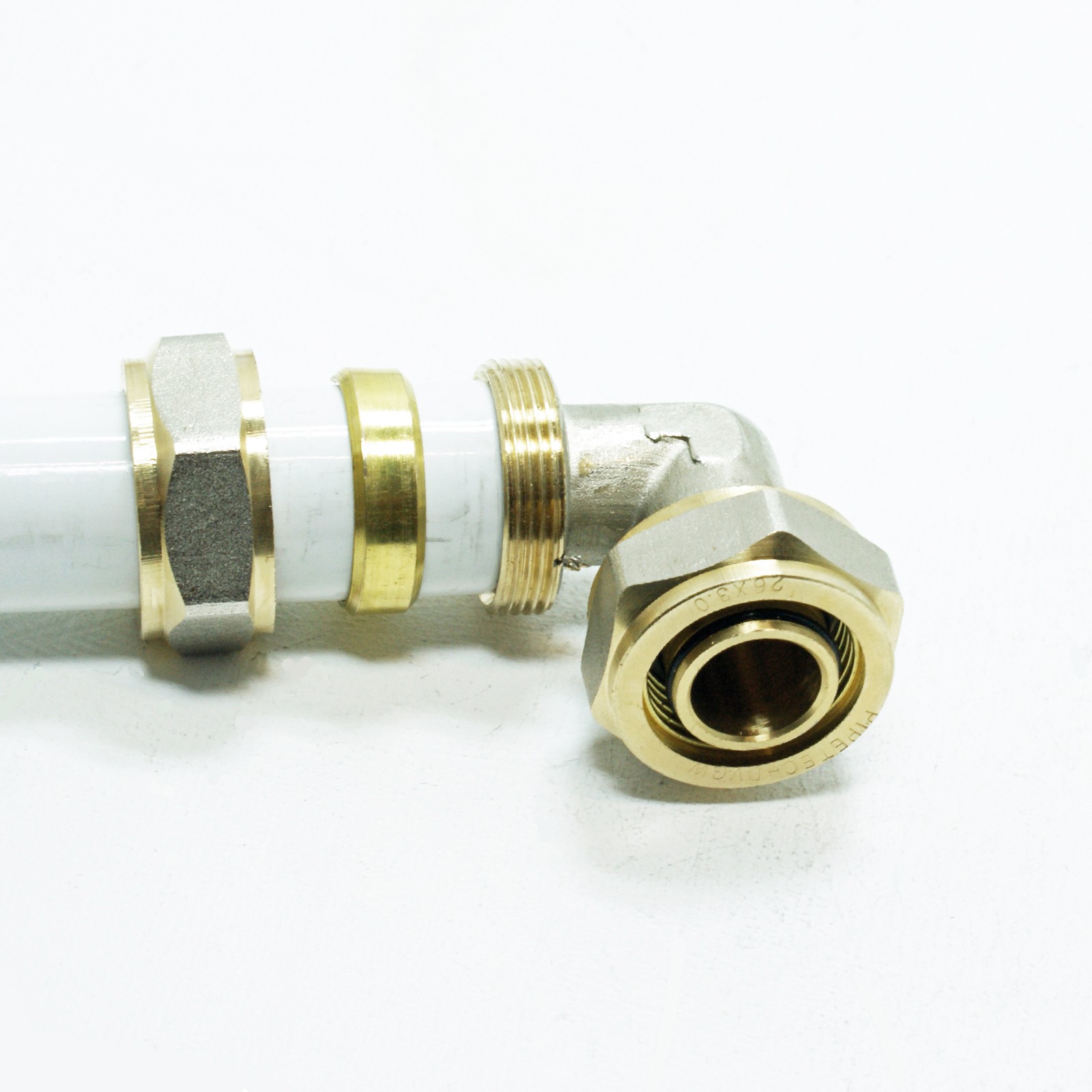

Mit unseren Schraubfittings können Sie schnell Rohrverbindungen herstellen. Es wird lediglich unser Aluminium-Mehrschichtverbundrohr, eine Rohrschere und ein Kalibrierer benötigt. Das Alu-Verbundrohr wird mit einer Rohrschere auf die gewünschte Länge gekürzt. Anschließend gewährleistet das Kalibrieren, dass das Rohrende nach dem Schnitt wieder absilut rund ist und entgratet wird. Gleichzeitig wird das Rohr innen angefast, so dass der Fitting ohne Beschädigung des O-Rings in das Rohr eingeführt werden kann. Für die Montage von Klemmverbindern werden weder Presswerkzeug noch Pressbacken benötigt. Die Dichtheit erreicht man durch einfaches Anziehen der Überwurfmutter. Durch den Konus an der Uberwurfmutterinnenseite wird der Klemmring auf das Rohr gequetscht.

Hinweis:
Eine einwandfreie Funktion der Rohrverbindung kann nur bei Einsatz der Fittings mit dem DVGW-zertifizierten Pipetec-Aluminium-Mehrschichtverbundrohr sichergestellt werden. Wir weisen auf die hohe Wichtigkeit einer korrekten und fachgerechten Kalibrierung und Entgratung mittels eines geeigneten Werkzeugs hin. Beachten Sie dazu die dazugehörigen Zulassungen von Pipetec sowie den Herstellern HakaGerodurAG (DW-8501CO0193) und JansenAG (DW-8501BS5049).
